3.5.3　系统仿真原理与流程

3.5.3　系统仿真原理与流程

仿真流程以一次方位步进扫描（方位角变化一个步进量）为基本仿真周期（循环）；一个方位的一次扫描完成后，飞机位置根据飞机速度和扫描所需时间进行更新；根据天线扫描方式调整天线的扫描方位角和俯仰角的步进值和范围，调整扫描线；每一个扫描仿真根据实际设定目标参数、地杂波、飞机参数等变化；仿真过程（循环）按方位扫描方式重复进行。其仿真流程示意图如图3.21所示。

本系统中主要仿真参数设置如下：

·积分单元扫描方位角范围/2　　2°

·积分单元扫描方位增量　　　　0.3°

·积分单元扫描俯仰角范围/2　　1°

·积分单元扫描俯仰增量　　　　0.2°

·初始雷达距离　　　　　　　　1km

·距离门数　　　　　　　　　　50

·发射功率　　　　　　　　　　200W

·发射频率　　　　　　　　　　9.0GHz

·脉冲重复频率　　　　　　　　3 500Hz

·脉冲宽度　　　　　　　　　　1.5μs

·接收机噪声　　　　　　　　　2dB

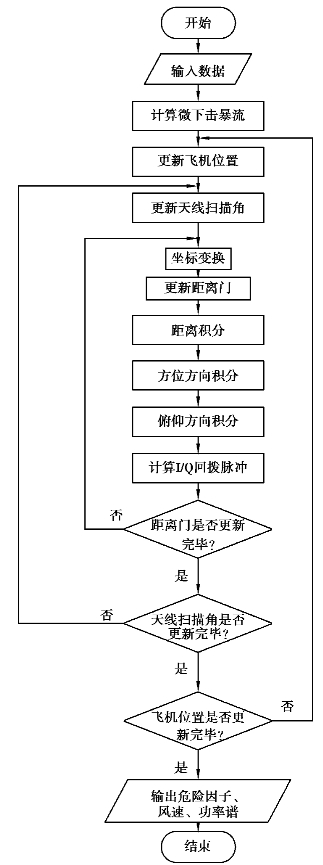

图3.21　主程序仿真流程图

·接收机损失　　　　　　　　　　2dB

·发射机相位抖动　　　　　　　　0.2°

·脉冲采样间隔　　　　　　　　　1.0μs

·扫描速度　　　　　　　　　　　15°/s

·方位扫描中心　　　　　　　　　0°

·俯仰扫描中心　　　　　　　　　－3°（与飞机速度方向夹角为0°）

·扫描线的个数　　　　　　　　　60

·每个扫描线内的方位角增量　　　1°

·每个俯仰角内的俯仰角增量　　　－2°

·每个扫描线内的脉冲数　　　　　128
