3.4.1　镁质胶凝材料的原料与生产

镁质胶凝材料的主要原料是天然菱镁矿（MgCO3）。我国菱镁矿蕴藏量丰富，辽宁、吉林、内蒙古、宁夏、山东、湖北等为主要产地。由菱镁矿经轻烧、粉磨制成轻烧氧化镁（MgO）；也可以用蛇纹石（3MgO·2SiO2·2H2O）或冶炼轻质镁合金的熔渣煅烧制得氧化镁，或以盐卤液（海水）为原料，经干燥处理制成氯化镁（MgCl2）。

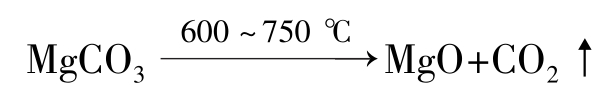

碳酸镁一般在400℃开始分解，600～650℃时分解反应剧烈进行，实际煅烧温度为750～850℃。其化学反应式为：

煅烧适当的轻烧氧化镁的密度为3.1～3.4g/cm3，堆密度为800～900kg/m3。按《镁质胶凝材料用原料》（JC/T 449—2008）规定，轻烧氧化镁按物理化学性能分为Ⅰ级、Ⅱ级、Ⅲ级，其物理化学性能必须满足表3.6的规定，氯化镁的化学成分应符合表3.7的规定。

表3.6　轻烧氧化镁的物理化学性能

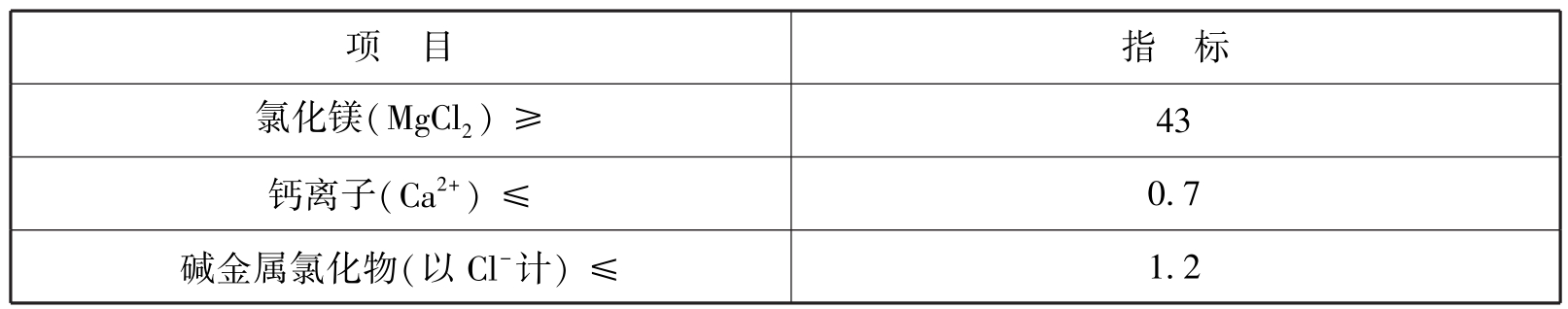

表3.7　氯化镁的化学成分　（%）

轻烧氧化镁运输和储存时应避免受潮，也不可久存，以防其吸收空气中的水分成为Mg（OH）2，再碳化成为MgCO3，失去化学活性。
