5.6.6　提高混凝土耐久性的措施

混凝土耐久性主要取决于组成材料质量、混凝土本身的密实度和施工质量，最关键的仍是混凝土的密实度。混凝土本身构造密实，不仅强度高、界面黏结好，而且水分和有害气体也难于渗入，因而耐久性随之提高。

在一定工艺条件下，混凝土密实度与水灰比有直接关系，与水泥单位用量有间接关系。因此，混凝土中的水泥用量和水灰比不能仅满足于强度经验公式的计算值，还必须满足耐久性要求，混凝土配合比设计的最大水灰比和最小胶凝材料用量，应符合表5.15规定，参见《混凝土结构设计规程》（GB/T 50010—2010）及《普通混凝土设计规程》（JGJ 55—2011）。

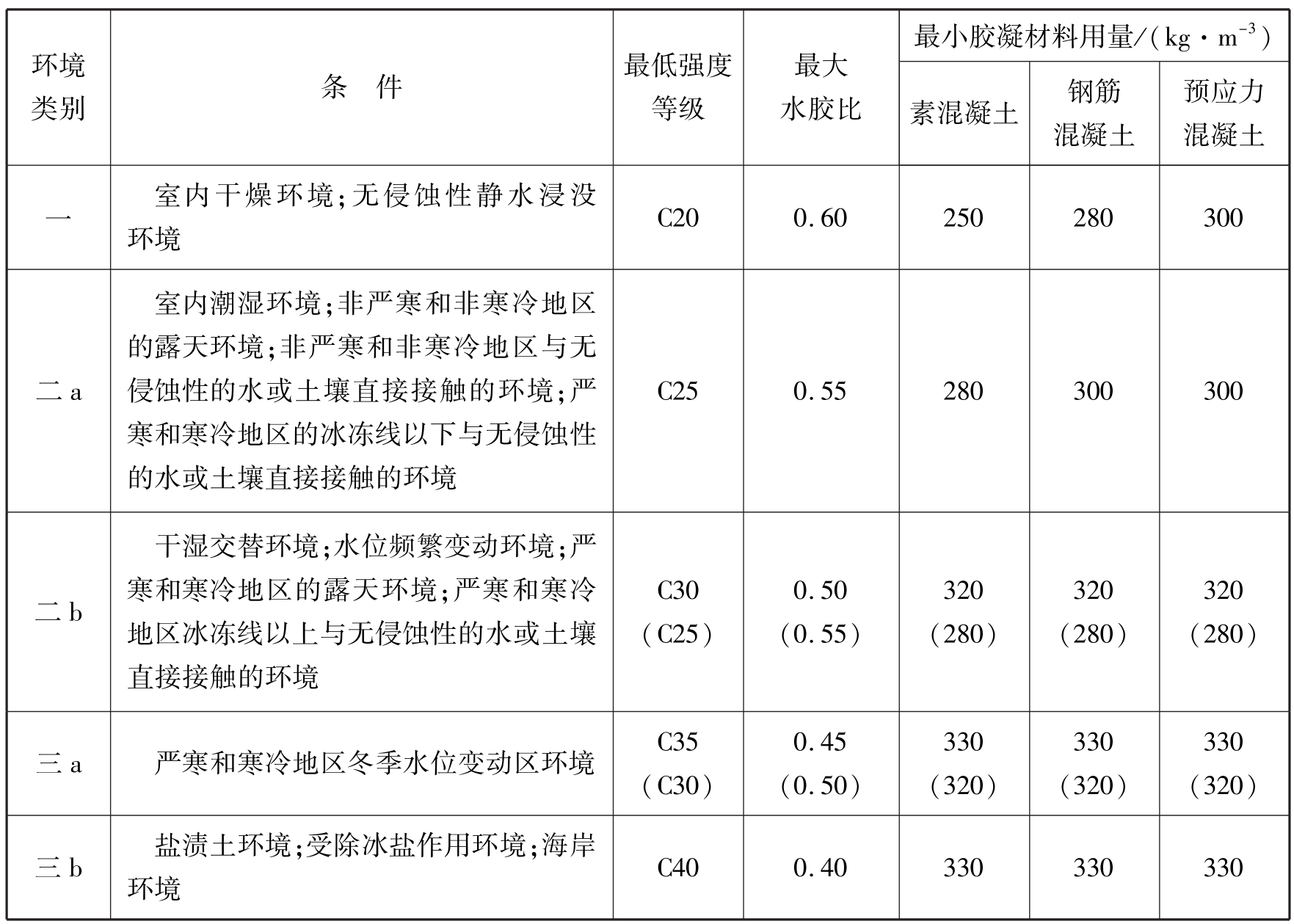

表5.15　混凝土最大水胶比及最小胶凝材料用量

注：①素混凝土构件的水胶比及最低强度等级的要求可适当放宽；
②有可靠的工程经验时，二类环境中的最低强度等级可降低一个等级；
③处于严寒和寒冷地区二b、三a类环境中的混凝土应使用引气剂，并可采用括号中的有关参数；
④配制C15级及其以下等级的混凝土，可不受本表限制。
