4.2.5　中热硅酸盐水泥、低热硅酸盐水泥

4.2.5　中热硅酸盐水泥、低热硅酸盐水泥

中热硅酸盐水泥指以适当成分的硅酸盐水泥熟料，加入适量的石膏，磨细制成的具有中等水化热的水硬性胶凝材料，简称中热水泥，代号P·MH，强度等级为42.5。

低热硅酸盐水泥指以适当成分的硅酸盐水泥熟料，加入适量的石膏，磨细制成的具有低水化热的水硬性胶凝材料，简称低热水泥，代号P·LH，强度等级分为32.5和42.5两个等级。

水工硅酸盐水泥的技术指标：

①矿物含量要求：

中热硅酸盐水泥熟料中，C3A的含量不得超过6%，C3S的含量不得超过55%。

低热硅酸盐水泥熟料中，C3A的含量不得超过6%，C2S的含量不得小于40%。

②细度。比表面积不低于250m2/kg。

③凝结时间。初凝时间不得小于1h，终凝时间不得大于12h。

④三氧化硫含量不得超过3.5%，f-CaO含量中、低热水泥中不得超过1.0%。

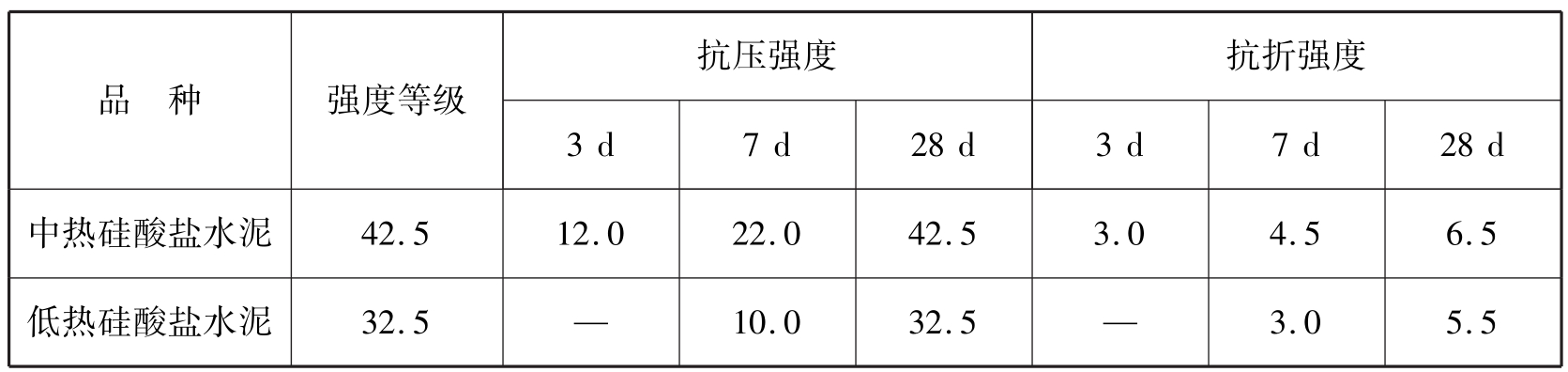

⑤强度等级。各龄期的强度不能低于表4.15中的要求。

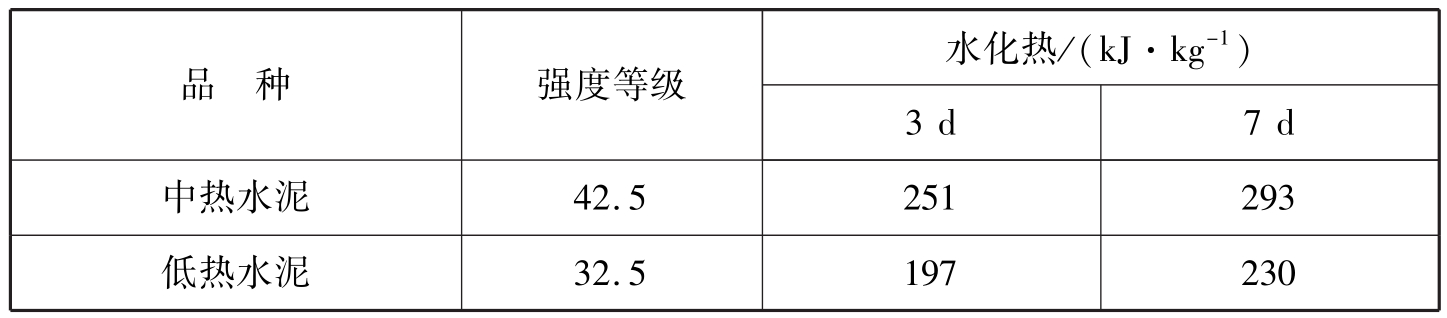

⑥水化热。各龄期的水化热上限值见表4.16。

这类水泥水化热低，性能稳定，主要适用于要求水化热较低的大坝和大体积混凝土工程，可以克服因水化热引起的温度应力而导致混凝土的破坏。
