4.2.3　抗硫酸盐硅酸盐水泥

抗硫酸盐硅酸盐水泥按其抗硫酸盐侵蚀程度分为两类：中抗硫酸盐硅酸盐水泥和高抗硫酸盐硅酸盐水泥。

以适当成分的硅酸盐水泥熟料，加入石膏，共同磨细制成的具有抵抗中等浓度硫酸根离子侵蚀的水硬性胶凝材料，称为中抗硫酸盐硅酸盐水泥（简称中抗硫酸盐水泥），代号P·MSR。中抗硫水泥中C3A含量不得超过5%，C3S的含量不得超过55%。

以适当成分的硅酸盐水泥熟料，加入石膏，磨细制成的具有抵抗较高浓度硫酸根离子侵蚀的水硬性胶凝材料，称为高抗硫酸盐硅酸盐水泥（简称高抗硫酸盐水泥），代号P·HSR。高抗硫酸盐水泥中C3A含量不得超过3%，C3S的含量不得超过50%。

根据国家标准《抗硫酸盐硅酸盐水泥》（GB 748—2005）的规定，抗硫酸盐水泥分为32.5、42.5两个强度等级，各龄期的强度值不得低于表4.13的规定。

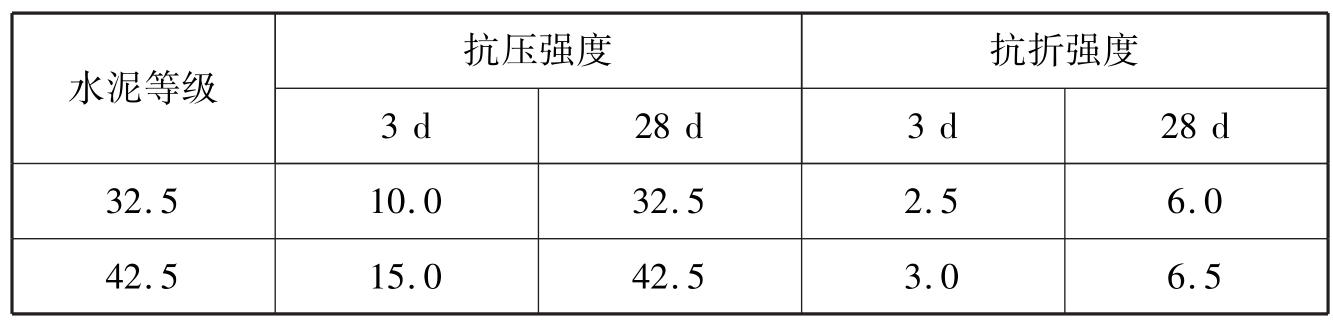

表4.13　抗硫酸盐硅酸盐水泥各龄期的强度要求（GB 748—2005） 　（MPa）

在抗硫酸盐水泥中，由于限制了水泥熟料中C3A、C4AF和C3S的含量，使水泥的水化热较低，水化铝酸钙的含量较少，抗硫酸盐侵蚀的能力较强，适用于一般受硫酸盐侵蚀的海港、水利、地下、引水、隧道、道路和桥梁基础等大体积混凝土工程。
