6.3.1　砌筑砂浆的强度与强度等级

6.3.1　砌筑砂浆的强度与强度等级

影响砂浆强度的因素很多，除了砂浆的组成材料、配合比、施工工艺等因素外，砌体材料的吸水率也会对砂浆强度产生影响。

（1）不吸水基层砂浆强度

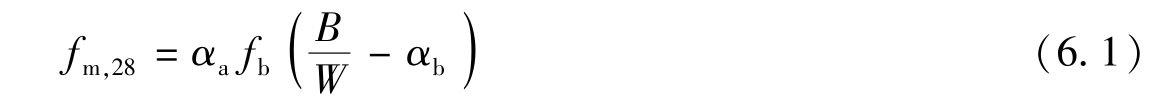

当所砌筑的砌体材料（如密实石材）不吸水或吸水率很小时，砂浆组成材料与其强度之间的关系与混凝土相似，即强度主要取决于胶凝材料强度和水胶比，其计算公式如下：

式中：fm，28——砂浆28d抗压强度，MPa；

fb——胶凝材料的实际强度，MPa；

B/W——胶水比（胶凝材料与水质量比）；

αa、αb——经验系数，根据试验资料统计确定。

（2）吸水基层砂浆强度

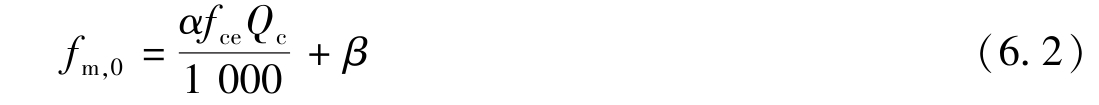

当砌体材料（如砖、多孔混凝土）具有较高的吸水率时，砂浆中保留水分的多少取决于砂浆的保水性，而与砌筑前砂浆的水胶比关系不大。这种情况下，砌筑砂浆的强度主要取决于水泥的强度及水泥用量，其计算公式如下：

式中：Qc——每立方米砂浆的水泥用量，kg；

fm，0——砂浆的配制强度，MPa；

fce——水泥的实测强度，MPa；

α、β——砂浆的特征系数，α=3.03，β=-15.09。

砌筑砂浆的强度等级是依据边长为70.7mm的立方体试件，在标准养护条件下（温度：（20±2℃））养护至28d后所测得的抗压强度平均值来确定的：水泥砂浆及预拌砌筑砂浆的强度等级分为M30、M25、M20、M15、M10、M7.5、M5等七个等级；水泥混合砂浆的强度等级分为M15、M10、M7.5、M5等四个等级。

普通工业民用建筑，一般用M10～M5强度等级的砂浆，特别重要的砌体，可采用M15～M20砂浆。高层混凝土空心砌块建筑，应采用M20及以上强度等级的砂浆。
