1.1.3 罗盘的应用
1.测定方位角
方位角是指从子午线顺时针方向至测线的夹角。对方向或目标物的方位进行测量时，即测定目的物与测者两点所连直线的方位角。首先放松磁针制动小螺钮，打开对物觇板并指向所测目标，即用罗盘的北（N）端对着目的物，南（S）端靠近自己进行瞄准。使目的物、对物觇板小孔、盖玻璃上的细丝三者连成一直线，同时使圆形水准器的气泡居中，待磁针静止时，指北针所指的度数即为所测目标的方位角。
刻度盘分内（下）和外（上）两圈，内圈为垂直刻度盘，专作测量倾角和坡度角之用，以中心位置为0°，分别向两侧每隔10°一记，直至90°。外圈为水平刻度盘，其刻度方式有两种，即方位角和象限角，随不同罗盘而异，方位角刻度盘是从0°开始，逆时针方向每隔10°一记，直至360°。在0°和180°处分别标注N和S（表示北和南）；90°和270°处分别标注E和W（表示东和西）。象限角刻度盘与它不同之处是S、N两端均记作0°，E和W处均记作90°，即刻度盘上分成0°～90°的4个象限。
必须注意：方位角刻度盘为逆时针方向标注。两种刻度盘所标注的东、西方向与实地相反，其目的是为了测量时能直接读出磁方位角和磁象限角，因测量时磁针相对不动，移动的却是罗盘底盘。当底盘向东移，相当于磁针向西偏，故刻度盘逆时针方向标记（东西方向与实地相反）所测得读数即所求。在具体工作中，为区别所读数值是方位角或象限角，可按下述方法区分：如在方位角刻度盘上读作285°，则记作NW285°或记作285°，在象限角刻度盘上读作北偏西75°，记作NW75°。象限角与方位角之间关系换算见表1.1。

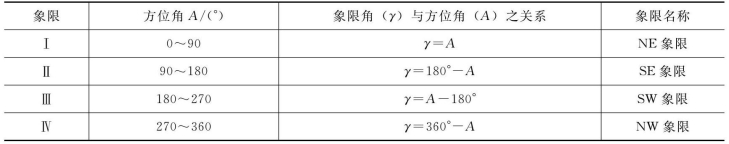

表1.1 象限角与方位角之间关系换算表
2.测定岩层产状要素
岩层的空间位置决定于其产状要素，岩层产状要素包括岩层的走向、倾向和倾角（图1.1）。
（1）岩层走向的测量。岩层走向是岩层层面与水平面相交线的方位，测量时将罗盘长边的底棱紧靠岩层层面，当圆形水准器气泡居中时读指北针或指南针所指度数即所求（因走向线是一直线，其方向可向两边延伸，故读南、北针均可）。
（2）岩层倾向的测量。岩层倾向是指岩层向下最大倾斜方向线（真倾向线）在水平面上投影的方位。测量时将罗盘北端指向岩层向下倾斜的方向，以南端短棱靠着岩层层面，当圆形水准器气泡居中时，读指北针所指度数即所求。
（3）岩层倾角的测量。岩层倾角是指层面与假想水平面间的最大夹角，称真倾角。真倾角可沿层面真倾斜线测量求得，若沿其他倾斜线测得的倾角均较真倾角小，称为视倾角。测量时将罗盘侧立，使罗盘长边紧靠层面，并用右手中指拨动底盘外之活动扳手，同时沿层面移动罗盘，当管状水准器气泡居中时，测斜指针所指最大度数即岩层的真倾角。若测斜器是悬锤式的罗盘，方法与上面基本相同，不同之处是右手中指按着底盘外的按钮，悬锤则自由摆动，当达最大值时松开中指，悬锤固定所指的读数即岩层的真倾角。

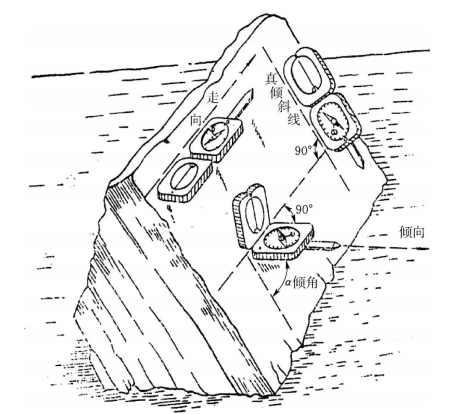

图1.1 岩层产状要素
（4）岩层产状的记录方法。如用方位角罗盘测量，测得某地层走向是330°、倾向为240°、倾角为50°，记作330°/SW∠50°，或记作240°∠50°（即只记倾向与倾角即可）。如果用方位角罗盘测量但要用象限角记录时，则需把方位角换算成象限角，再作记录。如上述地层产状其走向应为γ-360°-330°-30°，倾向β-240°-180°-60°。其产状记作N30°W/SW∠50°，或直接记作S60W∠50则可。在地质图或平面图上标注产状要素时，需用符号和倾角表示。首先找出实测点在图上的位置，在该点按所测岩层走向的方位画一小段直线（4mm）表示走向，再按岩层倾向方位，在该线段中点作短垂线（2mm）表示倾向，然后，将倾角数值标注在该符号的右下方。
