2.2.3 野外观察与记录
1.选点与定位
（1）选点。选择有地质意义的地点，如地层分界点、构造点等。
（2）定位。将地质观察点准确地定位在地形图上。定位的准确与否将直接影响地质图的质量，所以定位时一定要认真，反复检查所在位置，并且应熟悉本区地层层序及分布情况。
定位主要有以下几种方法。
1）交绘法：利用地表实际存在而在地形图上也标出的2个或3个地物（如三角点、房屋、山头等），用罗盘进行后方交绘，将点定在地形图上。当用两个地物时，本地质点与这两个地物连线的夹角应在60°～120°之间，不宜太大或太小，否则定位将不准确。当用三个地物连成时，可构成一个三角区，三角区的中心点便是所定点的位置。
举例：A地物为NE50°，B地物为NW330°，在图上用量角器由A地物向230°（50°+180°）方向，由B地物向150°（330°-180°）方向各引一虚线，使之相交，交点即为所在点位。用此法时，一定要测量准确，否则1°～2°之差，便会造成很大的误差。
2）视距法：据某地物的方位及与本点的距离确定所定点的准确位置。方位用罗盘确定，距离用目测、步测或用皮尺测量，距离误差不超过4%。
3）目估法（概略估算法）：用肉眼观察判断所在点的位置。此法主要是利用地物的特征（如山峰）、高度特征（如站在山坡上，对比山沟和山脊的高度判断所在点的位置）、顺序特征（如根据前一个地质点的位置及它与所在点的距离和相互位置）判断所在点位。
4）利用航片：利用航片在立体镜下观察确定点的位置。
定好观察点之后，随即在地图上标注点号，以避免和其他点混淆。
2.观察与记录
除了定点之外，要对地质点的内容进行详细的观察与记录，这是编图的第一手资料。地质点的类型不同，观察与记录的内容也不同。主要地质点的观察与记录的内容如下。
（1）地层分界点：上下地层时代、岩性、厚度、产状及接触关系。
（2）断层点：断层的各种标志，两盘地层时代及岩性和产状、相对位移、断层面的产状、断层类型、地层断距、伴生构造等。
（3）褶皱点：核部地层、两翼依次出露的地层、两翼岩层的产状、褶皱类型（如圆滑的，尖棱的）、枢纽及轴面产状、转折端形态、规模等。
（4）其他地质点：其他类型的观测点亦有不同的描述内容，如侵入体接触点、矿产点、水文点。记录表格式见表2.4。

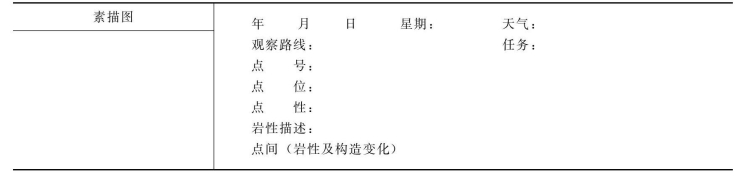

表2.4 地质填图定点记录表
3.勾绘地质界线
地质体界面与地表面的交线称为地质界线，包括地层、岩体、断层等与地表面的交线。
根据同一地质界线的相邻两个出露点，将其合理地用实线连接起称为勾绘地质线，该工作必须根据野外实际勾绘。勾绘地质界线时不仅要考虑地质界面本身为规则的界面还是不规则的曲面，而且还要考虑地形特征及两者的关系，即所谓的“V”字形法则。
通常平整的地质体界面与地面的交线符合“V”字形法则，如岩层的出露线、断层线等。判断此种地质界线勾绘正确与否的方法如下。
（1）据地质界线与地形等高线的相互关系，在图上求出地层的产状与所测产状进行对比，一致者正确，反之不正确，进行修改。此法适用于大比例地质图。
（2）用“V”字形法则判断，符合者正确，反之不正确。此法主要适用于大比例尺，在中小比例尺图上的地质界线只是大体上应反映岩层的总体延伸方向。
（3）在任何地形条件下，顺地层倾向观测，地层界线由高到低为正确；逆向观测地层各线由低到高者正确，反之则错。
对于不规则曲面的地质体（岩体，矿体等），其地质界线的弯曲没有规律，不符合“V”字形法则。故对于此种地质界线，一般采用沿界面追索的方法，加密地质点的间距，以便较精确地控制地质界线的位置。
地质界线的具体勾绘方法可采用近勾远校或远勾近校。所谓近勾远校，即有时由于一个点上的地质情况不易明确判断，在点上无法勾出，而在较高处或较远处能清楚分辨此点的地质界线者，可先在点上大致勾出，而在远处加以校正。远勾近校是现在远处将能看清楚的地质界线大致勾出，再到点上加以精确定位。
另外，判断地质界线所在部位可借助一些明显的地形地物标志。不同的岩性，抗风化能力不同，所以在某些地质界线处或形成鞍部，或形成陡坎，可用此特征大体判断地质界线的位置。此特征在本实习区榆林沟的∈、O地层中尤为明显，在填图区较新底层也是如此。
4.绘制地质素描与摄影
地质素描图是一种重点反映地质内容及其一些重要的地形地物的三维立体图，它具有形态逼真、使人一目了然的特点，所以它是准确反映地质现象的一种方便的手段，是其他方法所不能代替的，所以在野外应多绘一些素描图，尤其是绘制一些重要的地质现象的素描图。
素描的内容有地层不整合接触关系、侵入体与围岩的接触关系、褶皱、断裂等，其次还有流面、流线、节理等。
除此之外，还可用剖面示意图和信手剖面图来反映地质现象。它们均是反映二维空间的图件。利用这些图件同样可反映重要的地质现象，同样不失为描述地质现象的有效方法，而且它比地质素描图有简单易画的特点，初学者容易掌握。剖面示意图反映一个露头的地质现象，垂直方向和横向比例尺大体一致。信手剖面图是边观察地质内容边绘制的图件，所以它应反映观察路线上的内容。
