2.1.3 实测方法
实测地层剖面图一般由老地层开始，向新地层进行，下面就实测一次导线的方法介绍如下。
（1）由前后测手拉好测绳或皮尺，量出导线长、导线方位角和坡角，并将数据报给记录员和描述员。
坡角有正有负，以前进方向（后测手）为准，仰角为正，俯角为负（图2.1）。二人测出的坡角及方位角误差应小于2°，取其平均值；否则重新测量，直到符合要求为止。

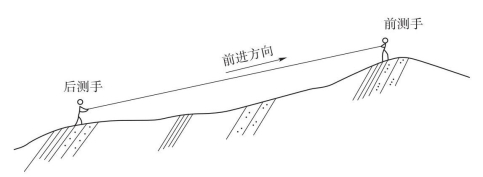

图2.1 前后测手示意图
完成上述数据测量后，前后测手应坚守岗位，直到这一导线的工作全部完成，再进行下一导线的测量，后测手必须站在前测手先前所在的位置。
前测手所在的位置，应尽量站在不同岩层的分界处和测量路线的拐点处，以利于数据的换算和下一导线的测量。
（2）分层员根据实测剖面的精度要求进行分层。
岩层的划分常以岩性为单位，如灰岩、砂岩、泥岩等。岩层的划分还与剖面图的比例有关，比例尺大应划分细些，比例尺小则可粗一些。通常，如果岩层的厚度按比例尺在剖面上能以1mm的宽度表示出来，就应将其单独划分。但重要的岩层、矿层不受此限。例如，剖面图的比例尺为1∶1000，则大于等于1m的岩层就应划分出来。若有0.5m厚的重要矿层，也应将其划分出来。
分层员在分层时应注意下列几种情况。
1）如果某一岩层太薄不能划分，则可作为其他岩性的夹层，如页岩夹砂岩，这时应注明夹层的厚度。
2）如果某两种或两种以上岩性数量近于相等，并呈互层产出，则可作为互层划分一层，但要注明其特征。
3）如果某岩层厚度很大，划为一层不妥，可根据单层厚度、胶结物、层理类型等划分。
总之，划分地层既要符合精度要求，又要从实际出发，避免过细或过粗。
（3）其他人员不能闲着，各自负责的工作同时进行。
1）记录员在“地层实测剖面记录表”上记录各种数据（见附表）。
2）岩性描述员进行岩性描述。岩性描述需要记录在专门的实测地层剖面记录本上，其记录格式如下：
岩性描述员应对各分层的岩性进行详尽描述，内容包括颜色、矿物成分及含量、胶结物的成分及含量、杂基的成分及含量、古生物化石、结构构造、次生变化等等。
岩性描述员应特别注意以下两点：①各岩层的编号必须和剖面记录表上的编号一致，否则将出现混乱，给野外工作带来不应有的损失。②岩性描述员必须清楚地知道分层对各岩层是如何划分的，否则岩性描述的内容与所分的岩层不一致。
3）绘图员勾绘地质剖面草图。
4）采标本按规格采集，贴上胶布、编号，并将编号列入记录本相应一栏。
5）测产状。一般要求每个分层都要有产状，但有些分层的产状测不出来，可借用临层的产状。测量产状时必须仔细、认真、准确、有代表性，否则所求岩层的真厚度将出现较大误差。
6）导线平移。在实测过程中，由于受地形、岩层产状等的限制及断层的影响，导线要进行平移。即从某点的一个层面上平移至另一点相同岩层的岩面上，以利继续测量。
以上是野外实测地层剖面的基本步骤。
