4.2 青花瓷光谱特征分析
从胎釉部分光谱图（图4.3）可以发现，不同类别胎釉光谱波形比较相近，仅在青色（510 nm左右）有一典型反射峰。相较而言，青花料光谱特征更为丰富，比如在蓝色（430 nm左右）、绿色（550 nm左右）、近红外（710 nm左右）波段都有较为明显的反射峰，并在反射峰之间形成了两个吸收谷。此外，不同类别青花料光谱差异也更为显著。因此，青花料部位能够提供更丰富的信息，在接下来的研究中将主要针对青花料部位光谱展开分析。此外，从青花料光谱图（图4.2）可以发现，青花料光谱特征主要集中于350～950 nm波段范围内，在短波红外波段光谱整体较为平滑，不具有典型光谱特征，因此本章后续研究主要选取350～950 nm范围内的450个波段的光谱数据进行，如图4.4所示。

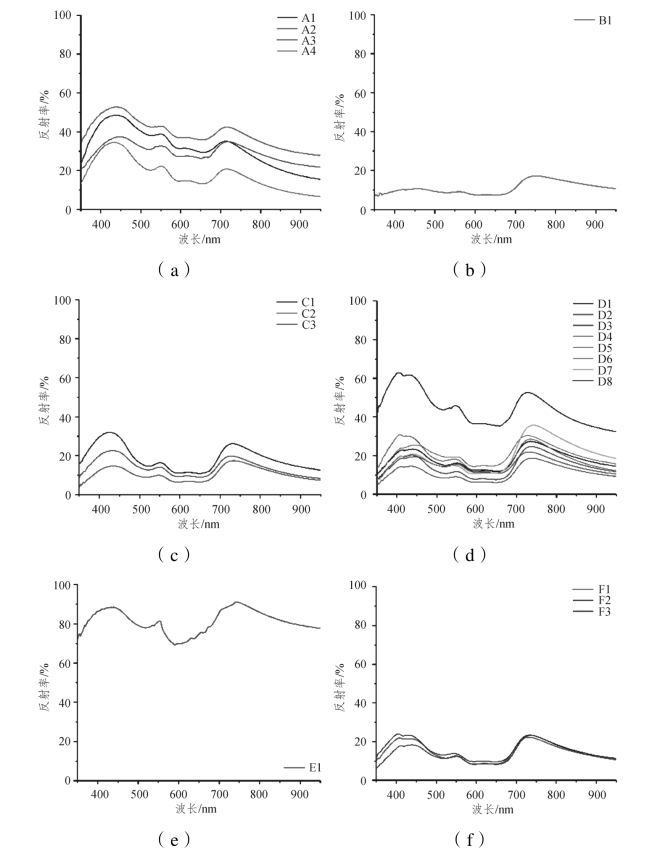

图4.4 不同类别青花瓷样本青花料反射率光谱（350～950 nm）
注：图中序号含义参照表4.2青花瓷碎片样本信息汇总表。
表4.3为提取不同类别青花料光谱的特征参量。从表4.3可以看到，中心波长光谱特征取值较为接近，而中心反射率光谱特征取值变化更大。这是由于青花瓷表面釉色光亮程度不同，且有一定弧度，反射率值容易受镜面反射等因素的干扰而产生较大变化，而中心波长光谱特征则不容易受该因素影响。综合来看，不同类别青花料光谱特征参量有较明显的差异，这为青花瓷高光谱分类识别打下了基础。
表4.3 不同类型青花瓷光谱特征参量平均值
为了更清楚地表现历代青花瓷光谱特征参量的变化规律，将中心波长光谱特征变化用折线图的形式展现出来，如图4.5。整体上看，蓝峰、绿峰和绿-近吸收谷中心波长有向短波方向移动趋势，近红外峰中心波长有向长波方向移动趋势，蓝-绿吸收谷中心波长变化规律不明显。

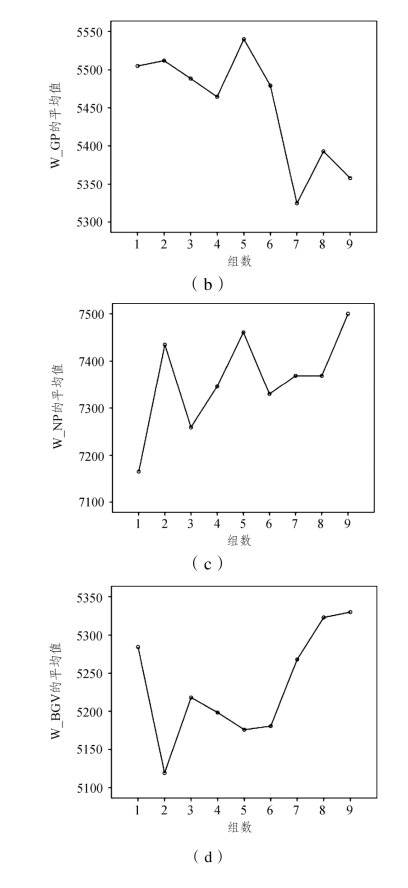

图4.5 青花料典型光谱特征中心波长变化
绿峰和近红外峰是相邻的两个反射峰，中心波长变化趋势却相反。因此，绿峰和近红外峰之间的距离（Distance between GP and NP，D_GN）会呈逐渐增大的趋势，如图4.6。此外，若定义GN吸收特征的对称因子（Symmetry of GNV，S_GNV）为特征左端点到中心波长的距离与右端点到中心波长的距离之商，则不同类别青花瓷GN吸收特征对称因子变化如图4.7所示。除去第5类（回青）样本外，GN吸收特征对称因子呈明显下降趋势，即早期GN吸收特征中心波长与近红外峰更接近，而后期则与绿峰更接近。随着青花料原料和制作工艺的提升，其纯度不断提高，而这是青花料光谱特征参量随年代发生改变的根本原因（陈尧成，等，1995；王健华，1998）。

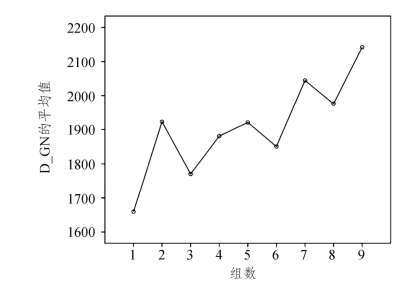

图4.6 青花料绿峰和近红外峰中心波长间距变化

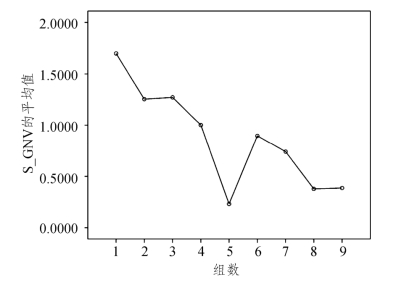

图4.7 青花料GN吸收特征对称因子变化
