1.拉杆式

1.拉杆式

拉杆式十字弓式是一种借助拉杆工具进行上弦的十字弓（见图10-54）。拉弦杆（见图杆（见图10-55）由拉钩（见图10-56）、拉手（见图10-57）和滑动杆（见图10-58）三部件构成。拉钩用来勾住弦，拉手用于握手，滑动杆作为支撑部件。滑动杆是由一根金属条折成前、左、右三边，左右两边平行，在装拉钩处向下凹陷，后段供成弧形，目的是让拉杆随弦的移动而下滑。滑动杆之所以做成这种形态是由于十字弓的弓弦非常粗硬，所以挂弦只能沿弓架平行拉至挂弦滚筒上，而要保证平行拉动，拉杆的拉钩就不能上下移动，为了保证这一点，只能让拉杆的另一段滑动杆上下移动，为了便于滑动杆的移动，将滑动杆做成弧形。拉杆式十字弓的弓架上有一根金属杆，称之为搭杆，拉弦时滑动杆搭在搭杆上，滑动杆的移动获得一个着力点。

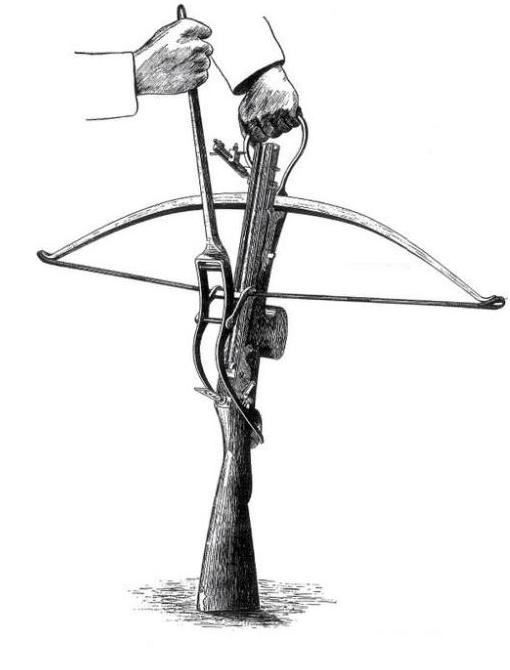

图10-54　拉杆式十字弓与上弦方式

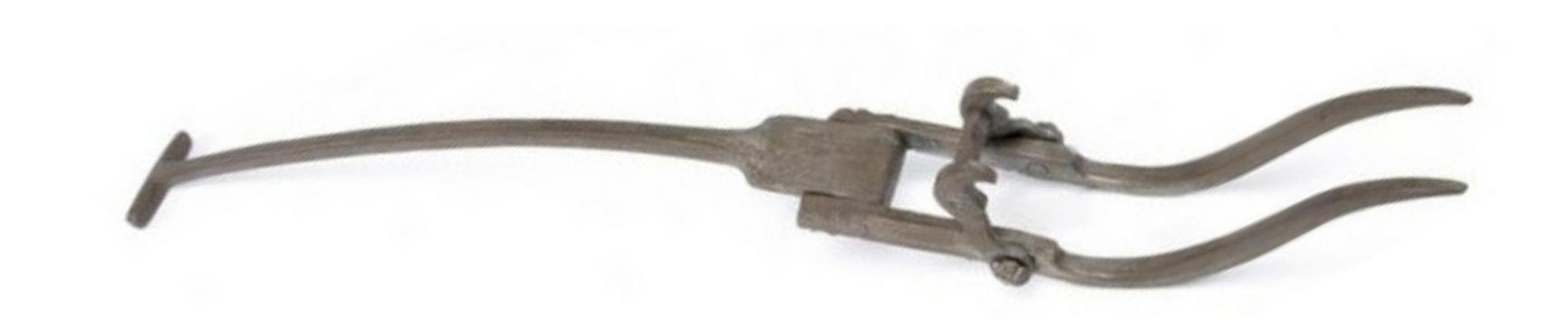

图10-55　拉弦杆

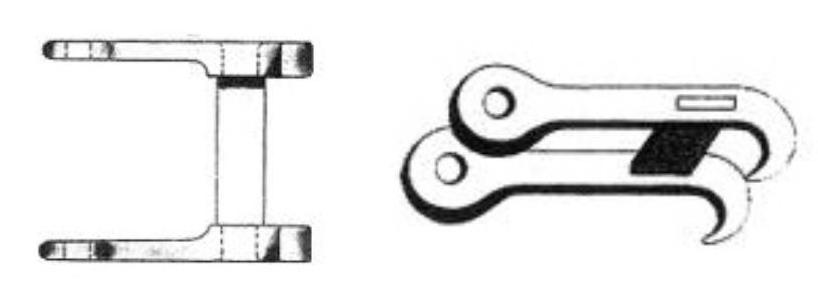

图10-56　拉钩

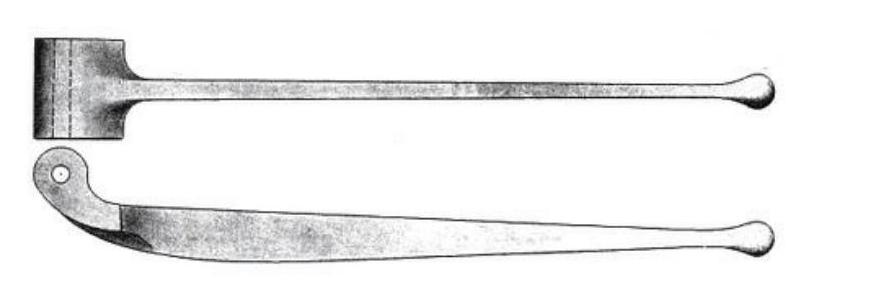

图10-57　拉手

图10-58　滑动杆

利用拉杆上弦首先要将拉钩勾住弦（见图10-59，再将滑动杆两侧的弧形杆的末端搭在弓架的搭杆上，然后握住拉手向后拉动（见图10-60），拉动过程中拉钩勾住弦并呈水平移动，当拉杆的凹陷处移至搭杆上时（见图10-61），滑动杆将被卡住停止滑动，此时需加大拉力将弦拉至挂弦滚筒上。

拉杆式的上弦方式有一个很大的弊端，就是拉杆经多次使用后滑动杆的两侧弧形杆容易岔开，这将导致两侧的弧形杆在拉弦时滑出搭杆。

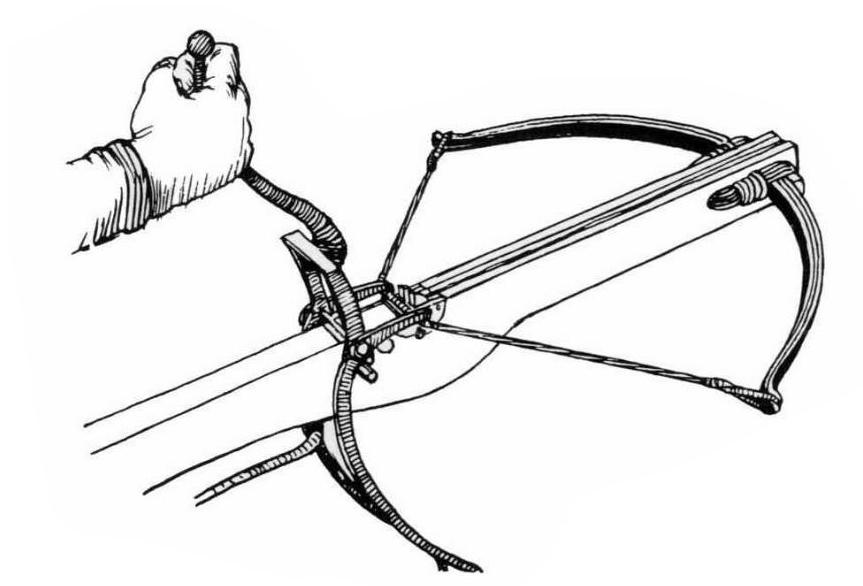

图10-59　钩弦

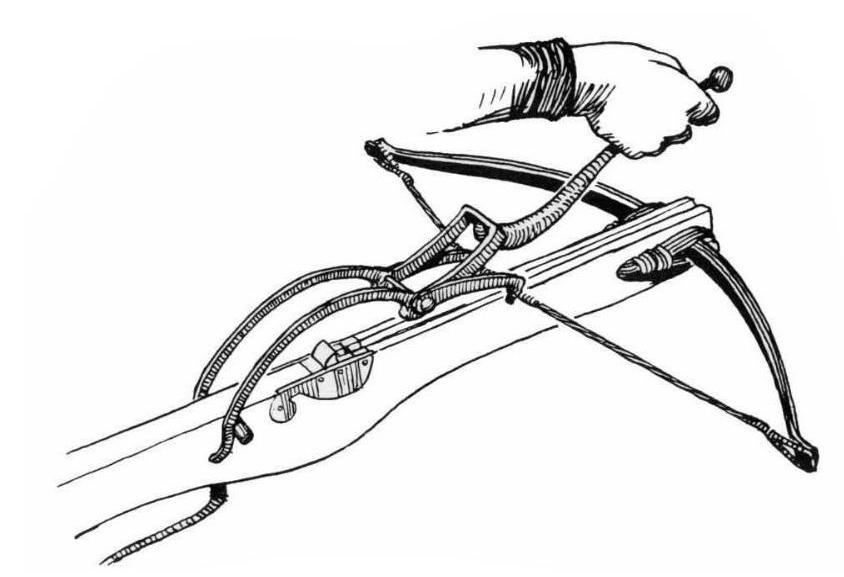

图10-60　后拉

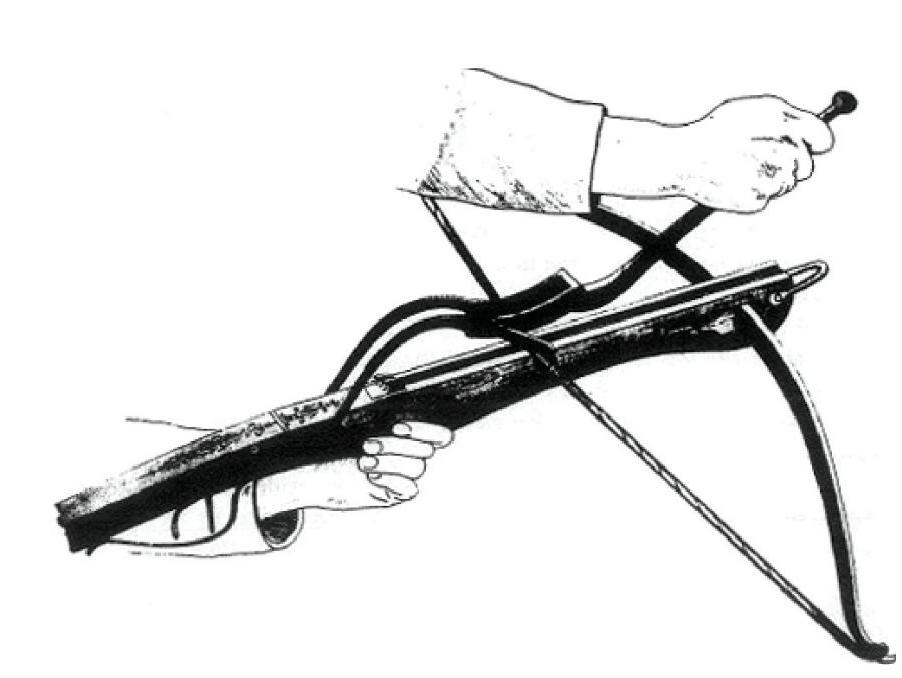

图10-61　挂弦
