11.2.1　人力投石机

人力投石机是靠人手牵引带动抛杆，抛杆再带动弹袋中的弹丸飞行。人力投石机最早出现在中国战国时期，隋唐时期的阿拉伯人学会了人力投石机的制作，后来欧洲人从阿拉伯人学得人力投石机的制作。

人力投石机由弹袋、抛杆、支架、横杆、拉盘、拉绳组成（见图11-13））。抛杆拴在横杆的中间孔内，抛杆的前端接弹袋，后端套在拉盘中，拉盘的后端接上拉绳，横杆拴在支架间可旋转移动。人力投石机的使用首先是将弹袋拉至地面，便于上弹，将弹丸装好后由多个人拉住一致用力下拉，当抛杆旋转至中间位置的时候弹丸抛出。

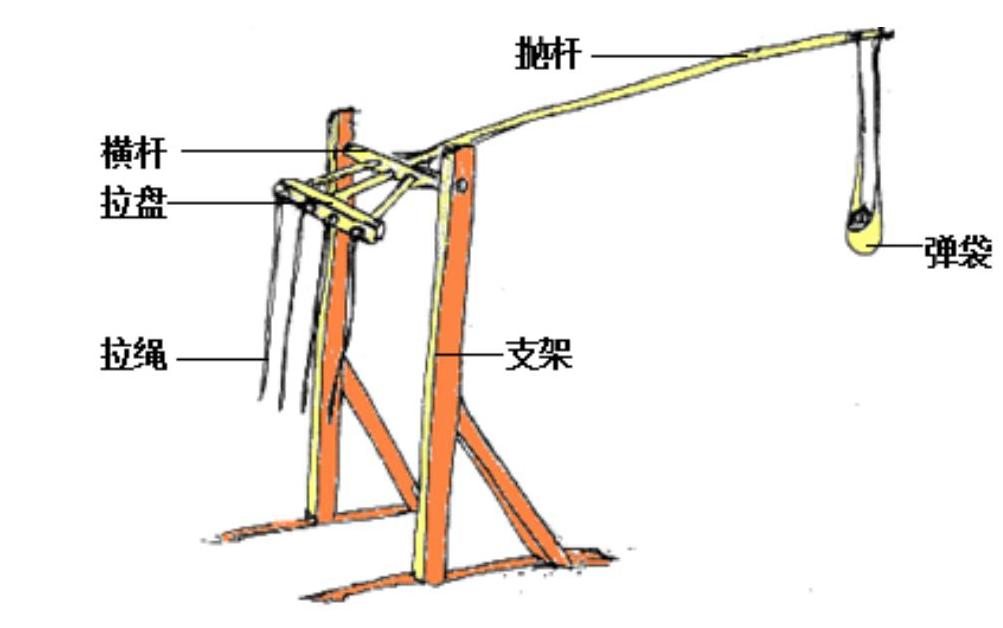

图11-13　人力投石机的构成

以上所说的是人力投石机的基本结构与运作方式，一部完整人力投石机会在基本结构上添加一些辅助部件（见图11-14）。图11-14中人力投石机的拉盘为一个弧形罩，弧形罩上方增加了一个挡杆，挡杆的作用是发射时阻挡抛杆继续向后旋转，图中的这架投石机的使用超过了10多个人。

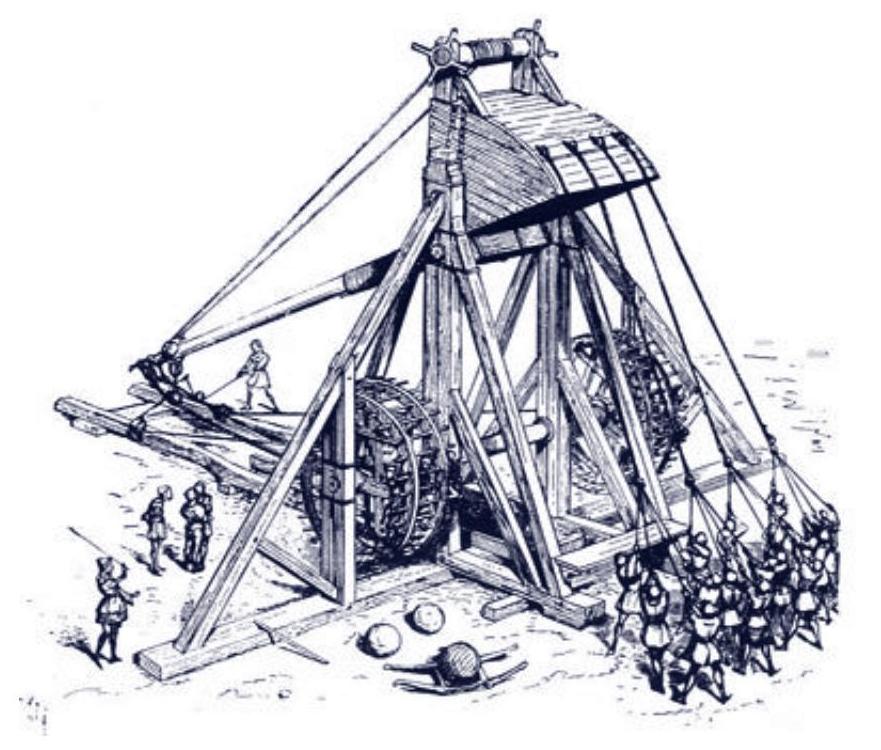

图11-14　一架完整的人力投石机
