11.2.4　弹力投石机

弹力投石机的蓄力装置是拧紧蓄力与拉伸蓄力方式的复合。弹力投石机如同一架放大型的落地式十字弓（见图11-28），构成部件有弓弦、弓臂、扭绳器、拉弦器、支架、弹槽。弓弦为带状，有的中间串有一块包住弹丸的皮革或布匹。弓臂有两种类型，一种是木制弓臂，另一种是用动物角质做成的。扭绳器（见图11-29）的构造与扭力投石机的蓄力装置一样，两根弓臂被铰在绳索内。绳索两端的齿轮可扭动，作为弹力调节装置。弹槽可上下移动，以便发射者瞄准目标。由于单槽的限制，弹力投石机发射的物体只能为弹丸，不像其他类型的投石机可抛射许多不规则形态的物体。拉弦器由拉钩（见图11-30）、拉绳、滚线器和锯齿条构成。拉钩的右边有一根绳索是作为释放装置使用，在拉钩挂至锯齿后，如需发射只需将右边的这根绳索往上拉动即可。

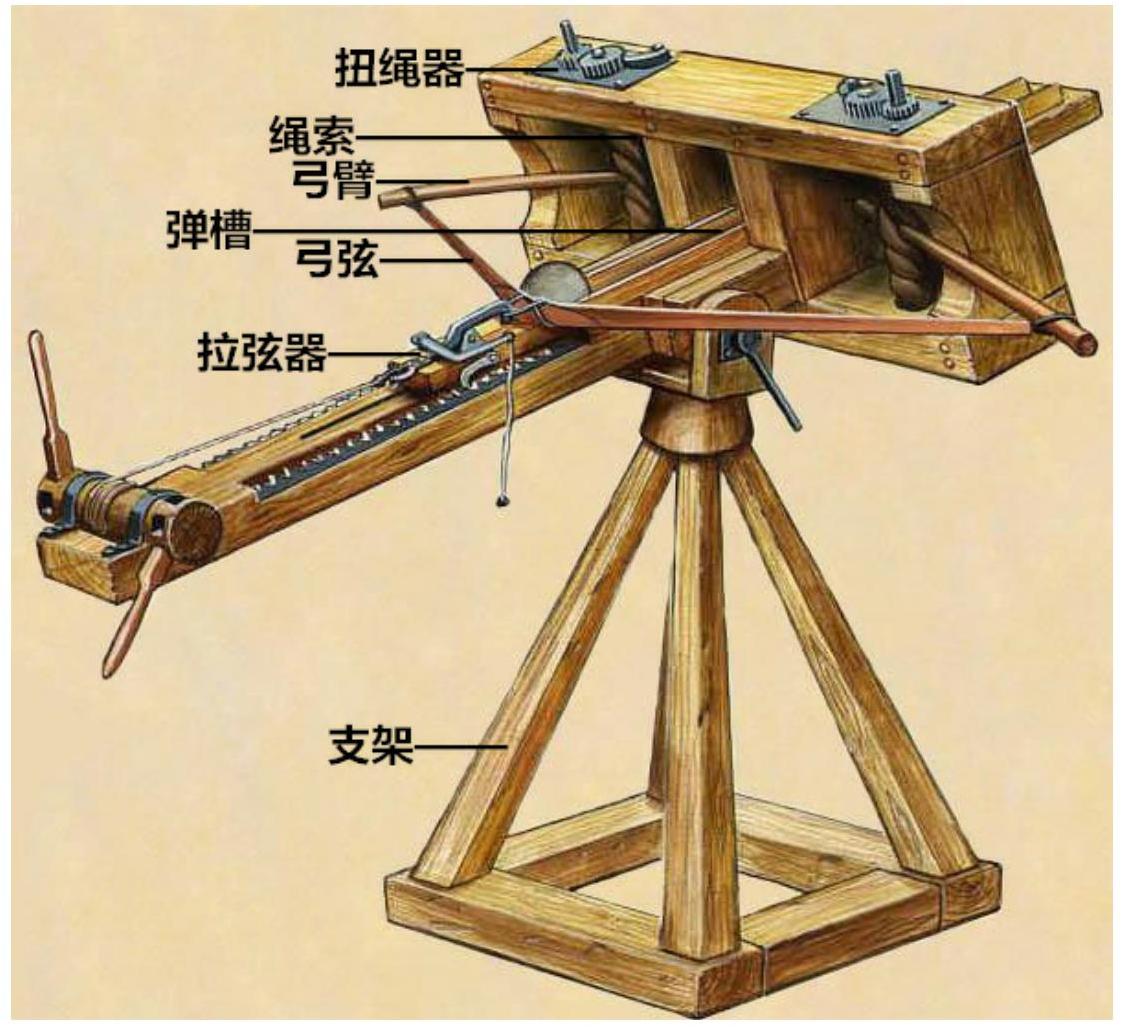

图11-28　弹力投石机

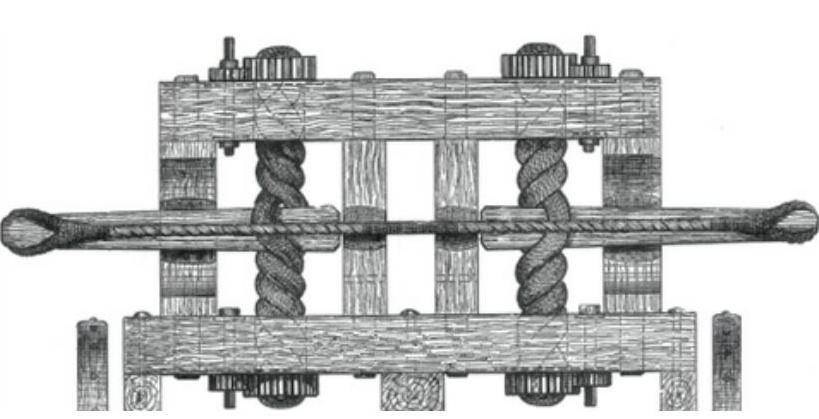

图11-29　弓臂与扭绳器

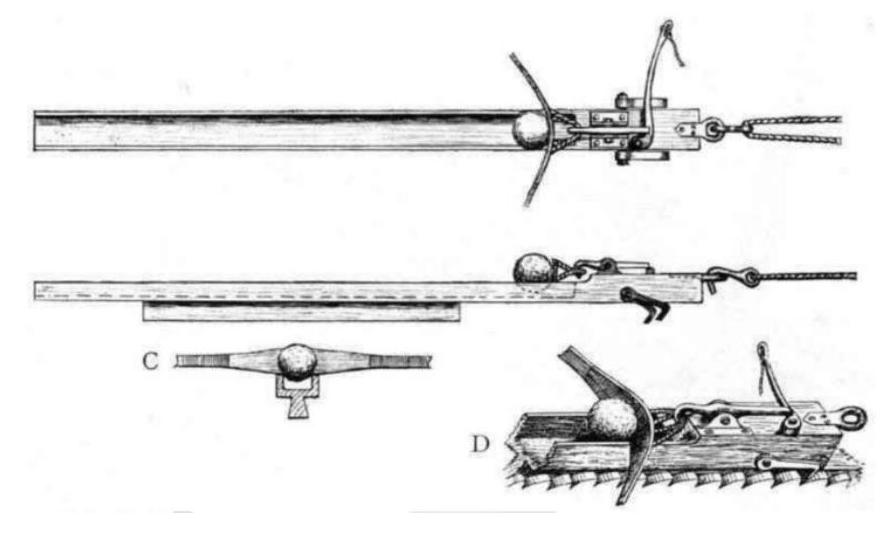

图11-30　弹槽与拉钩
