13.2.1　投射型攻城塔

投射型攻城塔是一种装配投石机的攻城塔。这种攻城塔的空间划分明确、功能划分合理，但制造成本高，塔的总体重量重，难以移动。主要是为投石机提供高处发射场所，登城的作用为次。

塔内的空间划分为两个功能区（见图13-9），底层空间用于安放投石机（见图13-10），上层空间用于安放投箭机（见图13-11）。最底层最高、最宽，从底层开始逐渐降低缩窄，安放的投石机也跟随之缩小。

垂直面的每一层都设有一个窗口，窗口用木棍做栅栏，防止敌人利用窗口进攻。最底下的窗口最大，最容易被利用，所以最底下的窗口设有一块挡板，当敌方用箭与沥青进攻时，可松开挡板的绳索，闭住窗口。另有一种挡板的设计为便于发射时移动弹槽（见图13-10）在窗口不设栅栏，挡板的合页安在窗口的下方，塔内悬吊两个绳索连接挡板，需要打开挡板时将绳索放松即可。

塔的上层设有走道，走道边缘筑有护栏，垂直面的护栏中间有开口，作为攻登城口。楼梯一般靠在塔内左面。因塔的造价昂贵，所以在塔的保护方面花费也较大。投射型攻城塔的保护层一般会用金属片包裹，足以挡住尖锐物体与火的进攻。

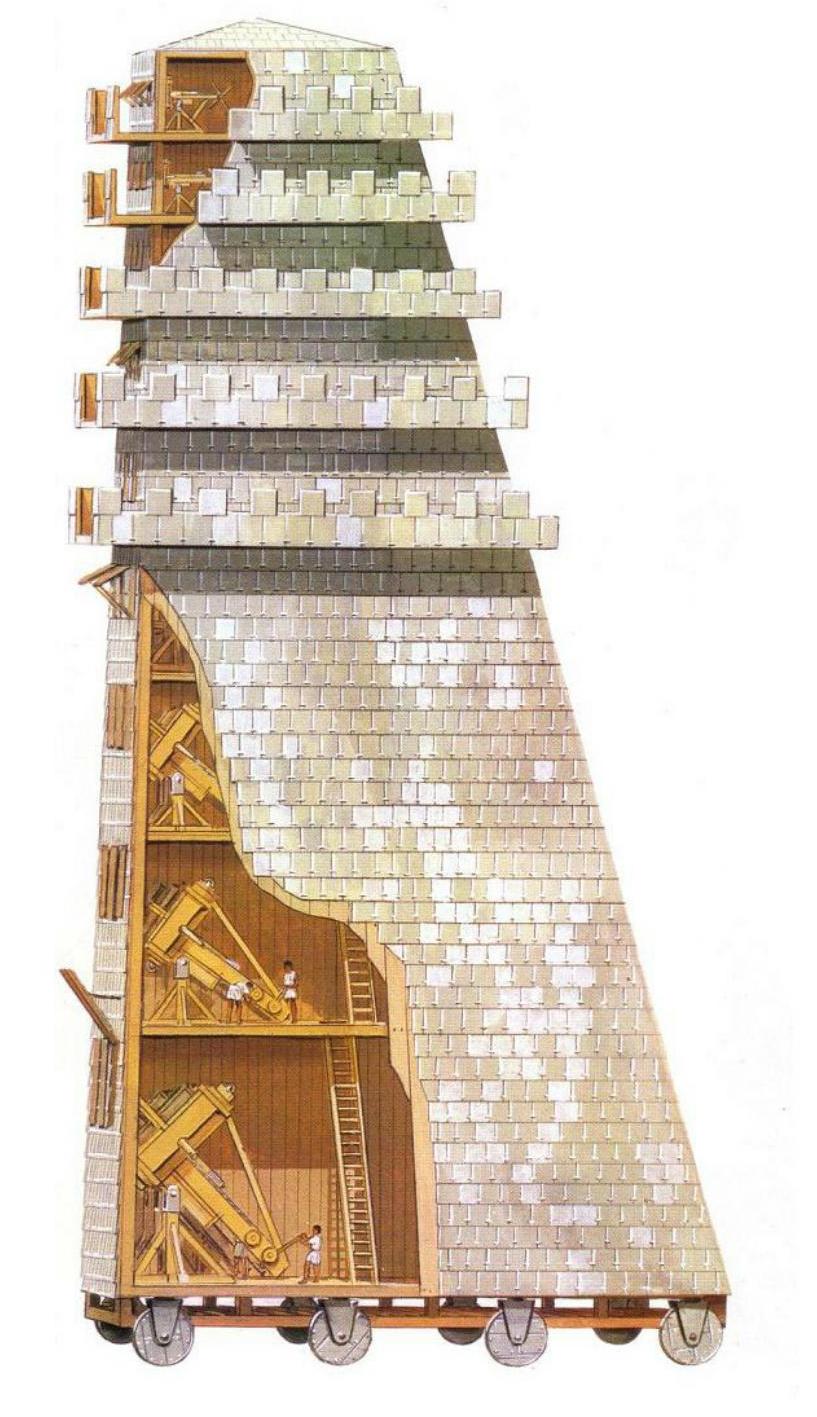

图13-9　投射型攻城塔的整体样式

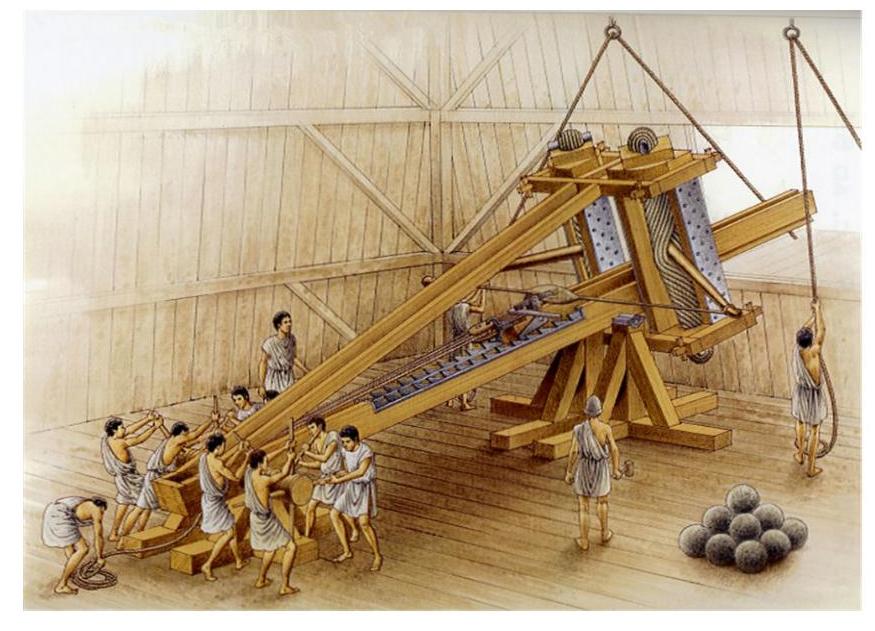

图13-10　投石机窗口与运作方式

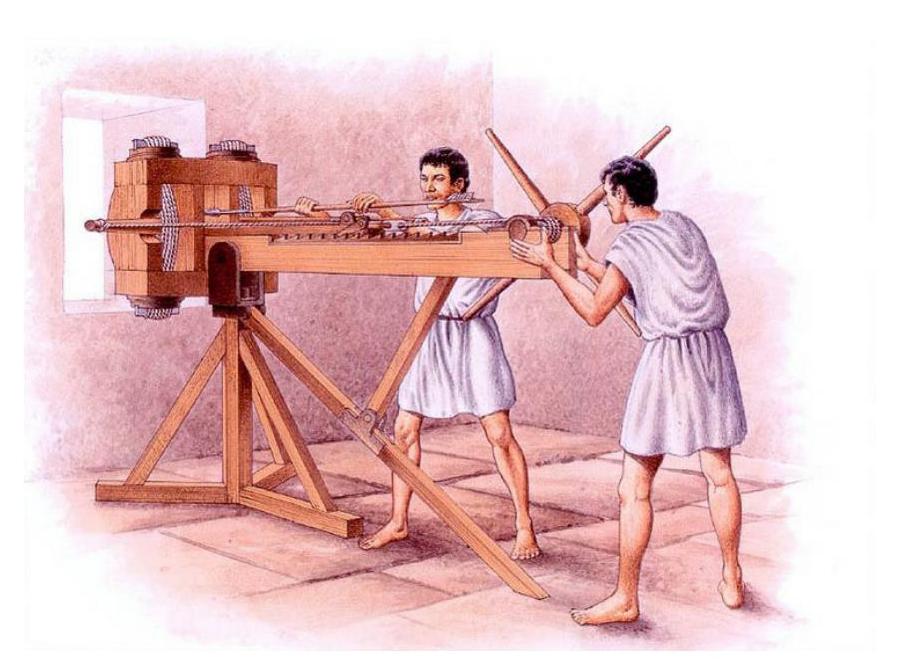

图13-11　投箭机窗口与运作方式
