4.滑轮式

滑轮式十字弓是一种借用滑轮进行拉弦的十字弓（见图10-77）。滑轮拉弦方式的发明灵感来源于生活中打水用的滚筒，滑轮式拉弦使用的时间比其他方式长，耗费人力小。滑轮拉弦器由3部分组成，分别是拉弦钩（见图10-78）、绳索、滚线摇手（见图10-79）。拉弦钩由钩杆与滑轮组成（见图10-80、图10-81），滑轮数量有单排，也有双排。滚线摇手由套管、框架、滑轮和摇手构成（见图10-82和图10-83）。套管与框架相连，套管的两边各装有一个滑轮与固绳杆（见图10-82），摇手穿在框架的中间。绳索首先拴在固绳杆上（见图10-82），然后将绳索搭在拉绳钩的小滑轮上（见图10-80），之后绕在套管的滑轮上（见图10-82），最后将绳索绕在拉弦钩的大滑轮上（见图10-80），绳子的末端固定于摇杆上（见图10-83）。

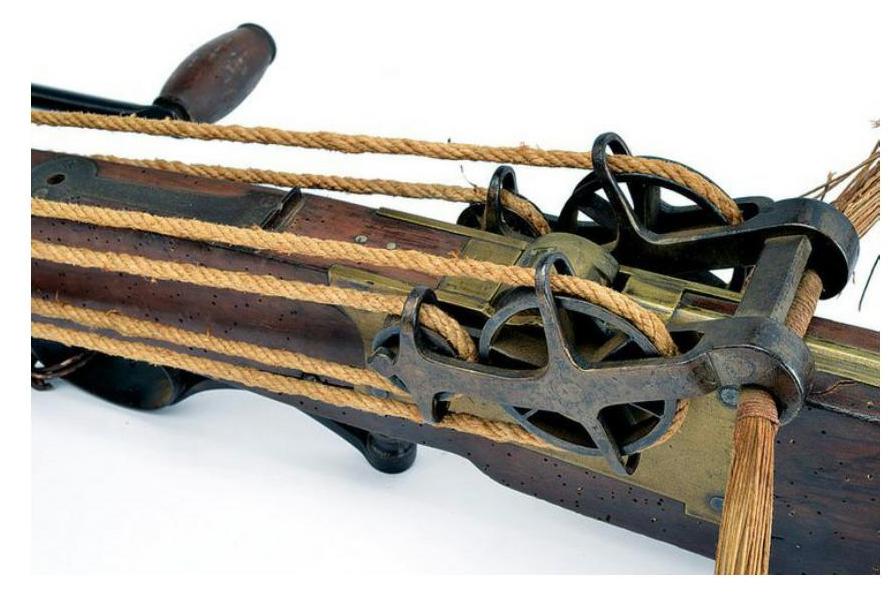

图10-78　拉弦钩

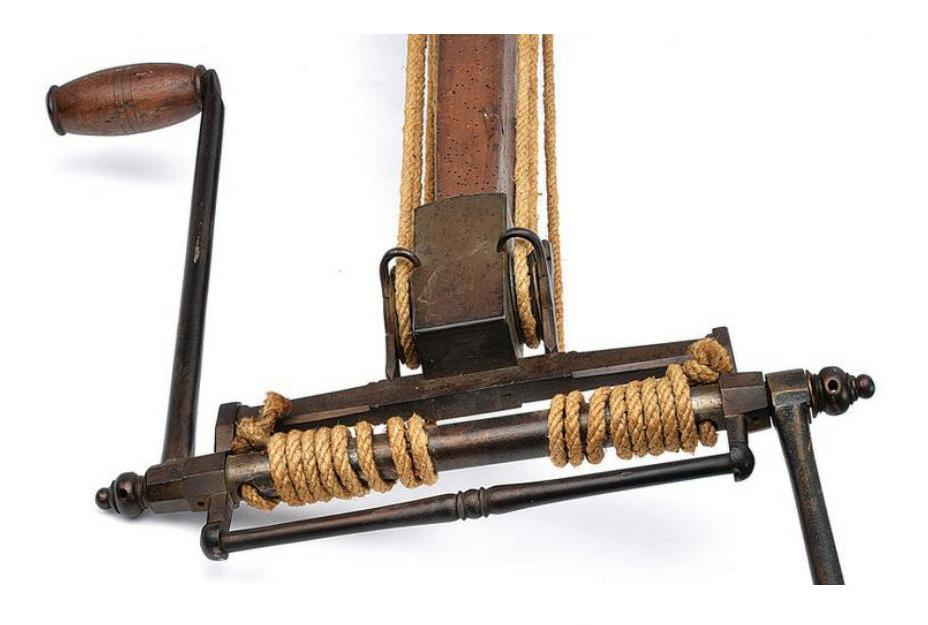

图10-79　滚线摇手

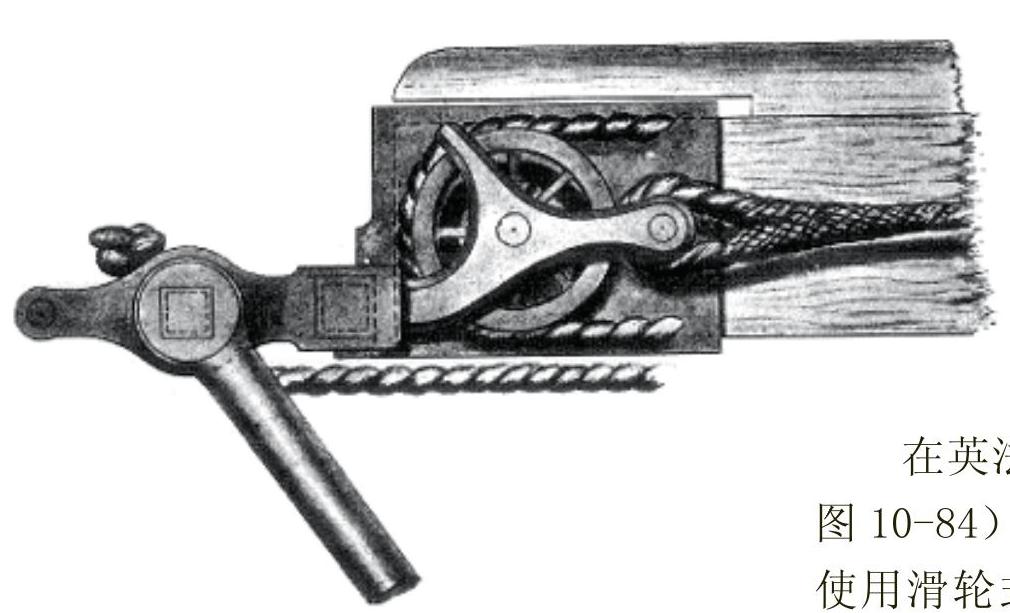

图10-80　拉弦钩侧视图

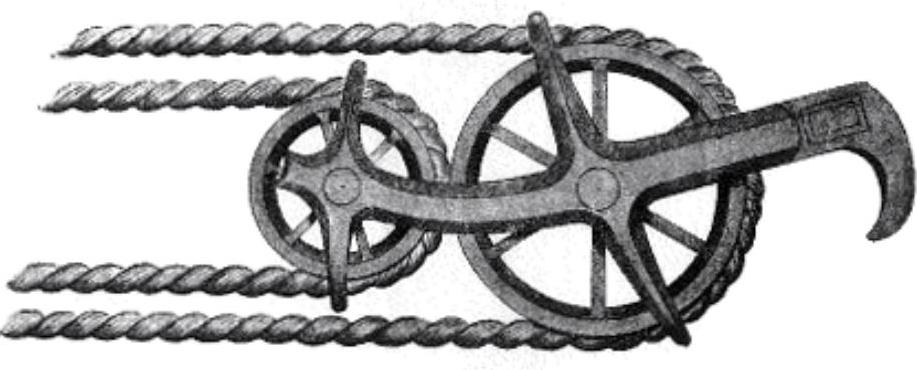

图10-81　拉弦钩俯视图

图10-82　滑轮、固绳杆

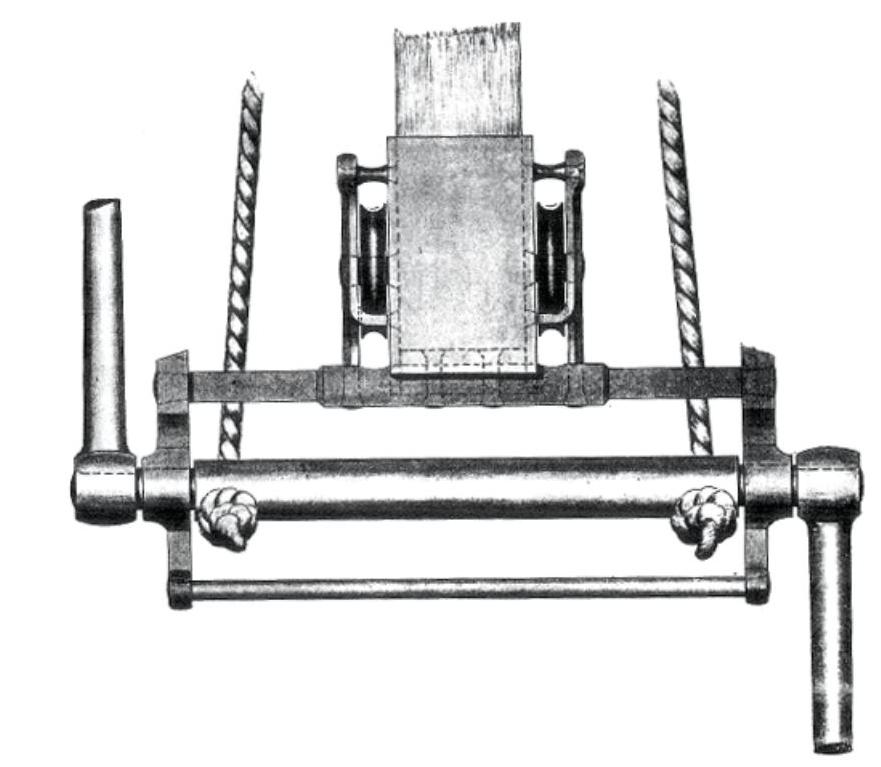

图10-83　套管、框架与摇手
