一、内啮合齿轮式

内啮合齿轮泵（如图2-14所示）是自动变速器中应用最多的一种油泵。内啮合齿轮泵主要由小齿轮、内齿轮、月牙形隔板、泵壳及泵盖等组成。小齿轮为主动齿轮，内齿轮为从动齿轮，两者均为渐开线齿轮；月牙形隔板的作用是将小齿轮和内齿轮之间的工作腔分隔为吸油腔和压油腔，使彼此不通；泵壳上有进油口和出油口。

原理：发动机运转时，变矩器壳体后端的轴套带动小齿轮和内齿轮一起朝图中所示顺时针方向旋转。此时，在吸油腔，由于小齿轮和内齿轮不断退出啮合，容积不断增加，以致形成局部真空，将液压油从进油口吸入，且随着齿轮的旋转，齿间的液压油被带到压油腔；在压油腔，由于小齿轮和内齿轮不断进入啮合，容积不断减小，将液压油从出油口排出。这就是内啮合齿轮泵的泵油过程。

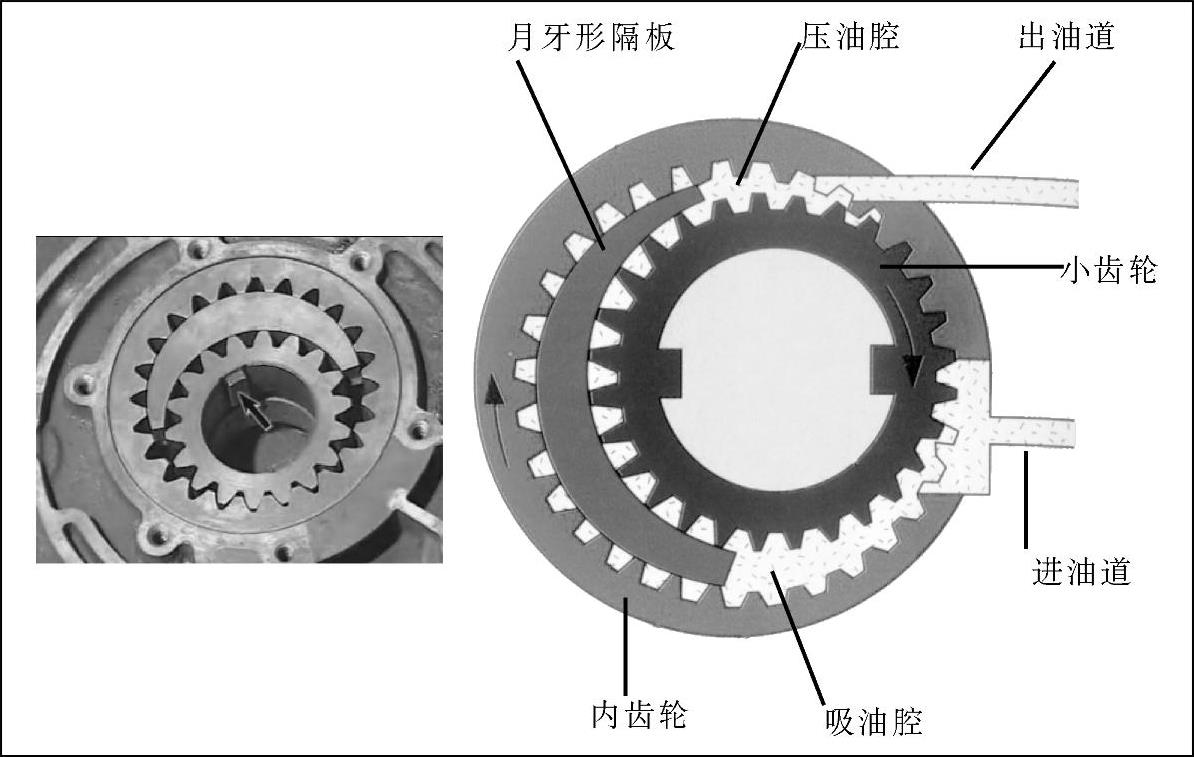

图2-14 内啮合齿轮泵结构图
