二、楔块式

楔块式单向超越离合器的构造和滚柱斜槽式单向超越离合器相似，也有外环、内环以及滚子（楔块）等（如图3-8所示）。

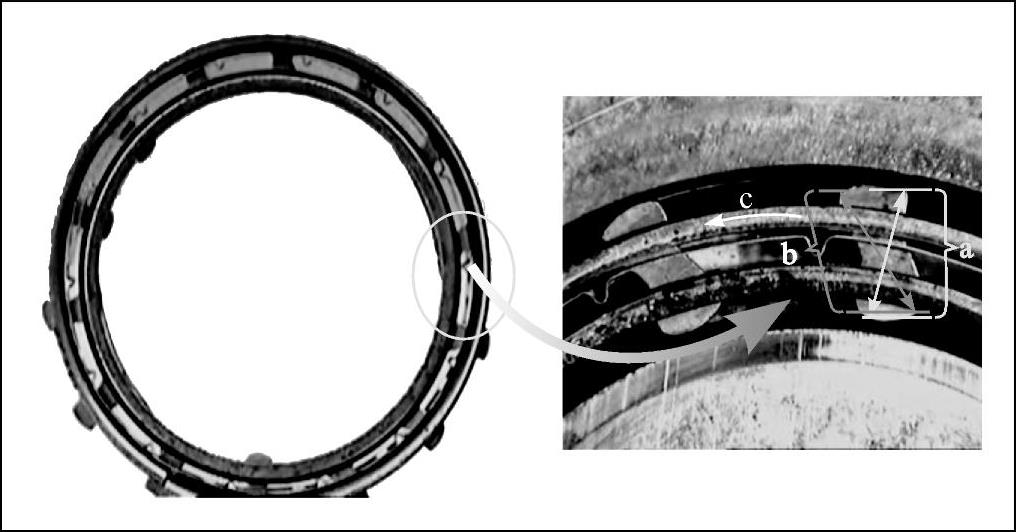

图3-8 楔块式单向离合器

不同之处在于，它的外环或内环上都没有楔形槽，其滚子不是圆柱形的，而是特殊形状的模块。外环之间的距离b，而c方向上的尺寸则略小于b。

原理：当外环相对于内环朝顺时针方向旋转时，楔块在摩擦力的作用下立起，因自锁作用而被卡死在内外环之间，使内环和外环无法相对滑转，此时单向超越离合器处于锁止状态；当外环相对于内环朝逆时针方向旋转时，楔块在摩擦力的作用下倾斜，脱离自锁状态，内外环可以相对滑转，此时单向超越离合器处于自由状态。
