二、片式制动器

片式制动器（如图3-6所示）由制动器鼓、制动器活塞、回位弹簧、钢片、摩擦片及制动器毂等组成。但片式制动器的制动鼓是固定在变速器壳体上的钢片通过外花键齿安装在固定于变速器壳体上的制动鼓内花键齿圈中，或直接安装在变速器壳体上的内花键齿圈中，摩擦片则通过内花键齿和制动毂上的外花键齿连接。

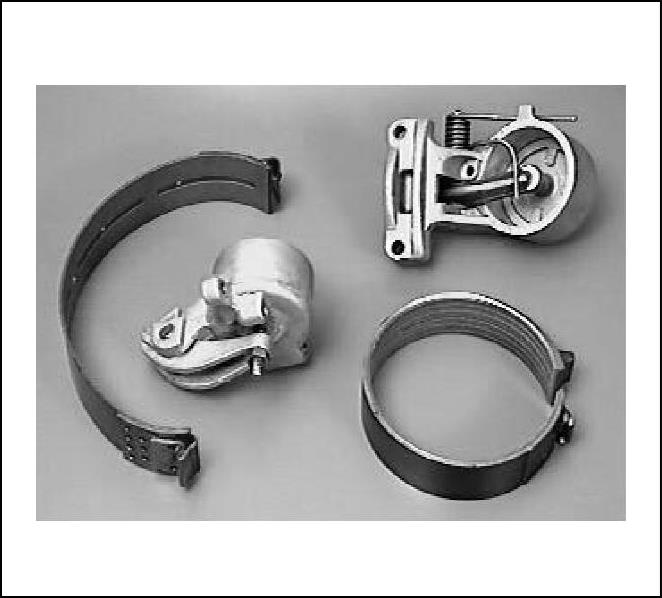

图3-5 带式制动器

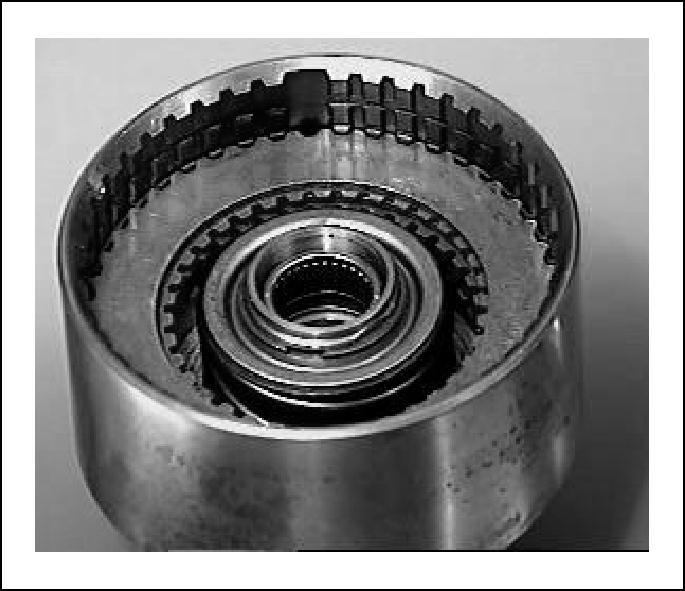

图3-6 片式制动器

原理：当制动器不工作时，钢片和摩擦片之间没有压力，制动器毂可以自由旋转。当制动器工作时，来自控制阀的液压油进入制动器鼓内的液压缸中，油压作用在制动器活塞上，推动活塞将制动器摩擦片和钢片紧压在一起，与行星排某一基本元件连接的制动器毂就被固定住而不能旋转。
