三、叶片泵式

叶片泵（如图2-16所示）由定子、转子、叶片及壳体、泵盖等组成。转子由变矩器壳体后端的轴套带动，绕其中心旋转；定子是固定不动的，转子与定子不同心，二者之间有一定的偏心距。

原理：当转子旋转时，叶片在离心力或叶片底部的液压油压力的作用下向外张开，紧靠在定子内表面上，并随着转子的转动，在转子叶片槽内作往复运动。这样在每两个相邻叶片之间便形成密封的工作腔。如果转子朝顺时针方向旋转，在转子与定子中心连线的右半部的工作腔容积逐渐增大，以致产生一定的真空，将液压油从进油口吸入；在中心连线左半部的工作腔容积逐渐减小，将液压油从出油口压出。这就是叶片泵的泵油过程。

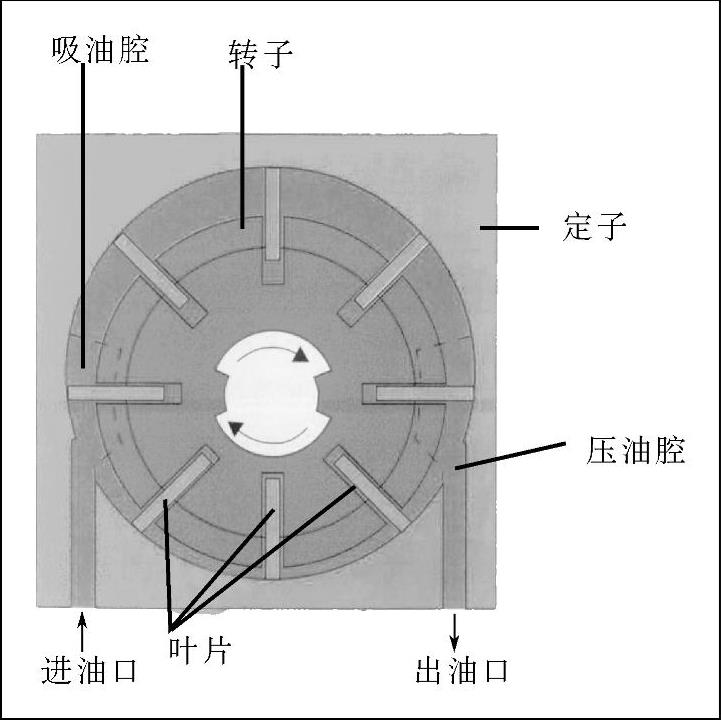

图2-16 叶片泵
