离合器波纹板相差的检测

（1）将离合器波纹板（A）安放在划线台上，然后在波纹板上放置百分表（B）（图5-32）。

（2）找出波纹板相差的最低点（D），使百分表归零，并在波纹板的最低点做个参考标记。

（3）抓住波纹板的外围，使波纹板转离最低点约60°。百分表应处在相差的最高点（E）。不要抓住波纹板表面来转动波纹板。务必抓住波纹板外围来转动波纹板。

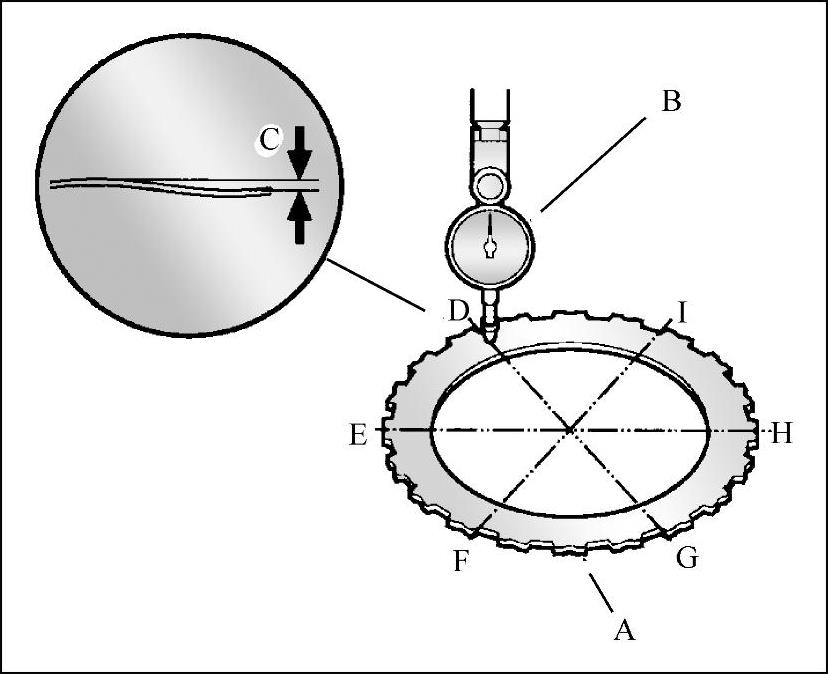

图5-32 离合器波纹板相差的检测

（4）读取百分表数值。百分表数值为波纹板最低点与最高点的相等（C）。

（5）转动波纹板约60°，百分表应处在相差的最低点（F和H），然后使百分表归零。

（6）按照第3～5步，测量波纹板其他两个最高点（G和I）的相差。

（7）如果三次测量结果中，两次结果在标准范围内，则波纹板正常。否则，应更换波纹板。
