离合器的间隙检测
图5-33 离合器的安装
所需专用工具：离合器压缩装置附件07ZAE-PRP0100。
（1）检测离合器活塞、盘、片和端盖是否磨损和损坏，必要时，检测离合器的波纹板相差。
（2）安装离合器鼓内的离合器活塞。检测过程中，不要安装O形密封圈（图5-33a）。
（3）安装1档离合器鼓（B）内的波形弹簧（A）。从离合器波纹板开始，交替安装离合器片（5）（C）和离合器盘（5）（D），然后安装离合器压板（E），使平面侧面朝向离合器盘（图5-33b）。
（4）安装2档离合器鼓（B）内的波形弹簧（A），然后安装4.0mm厚的板（C），使板的剪切边侧面（D）向鼓的内部。再安装离合器盘（E）和2.0mm厚的平板（F）。从盘开始，交替安装盘（4）（G）和波纹板（3）（H），然后安装离合器压板（I），使平面侧面朝向离合器盘，如图5-33c所示。
（5）安装3档离合器鼓（B）内的波形弹簧（A）。安装离合器平板（C）、离合器盘（D）和离合器平板（E）。从离合器盘开始，交替安装离合器盘（4）（F）和离合器波纹板（3）（G），然后安装离合器压板（H），使平面侧面向离合器盘，如图5-33d所示。
（6）安装4档离合器鼓（B）内的波形弹簧（A）。从离合器波纹板开始，交替安装离合器片（3）（C）和离合器盘（3）（D），然后安装离合器压板（E），使平面侧面朝向离合器盘，如图5-33e所示。
（7）安装5档离合器鼓（B）内的波形弹簧（A）。从离合器波纹板开始，交替安装离合器片（3）（C）和离合器盘（3）（D），然后安装离合器压板（E），使平面侧面朝向离合器盘，如图5-33f所示。
（8）用旋具安装卡环，如图5-33g所示。
（9）在离合器压板（B）放置百分表（A），如图5-33h所示。
（10）向上提离合器压板，使其与卡环（C）平齐，将百分表归零。
（11）放下离合器压板，使其回位，然后在离合器压板（A）上安放专用工具，如图5-34所示。
（12）借助测力计，用150～160N（15～16kgf，33～35lbf）的力下压专用工具，读取百分表（B）数值。百分表数值为离合器压板与前端离合器盘（D）之间的间隙（C）。至少测量三个位置，取平均值作为实际间隙。
离合器压板与前端离合器盘的间隙维修极限：
1档离合器：1.28～1.48mm（0.050～0.058in）
2档离合器：0.88～1.08mm（0.035～0.043in）
3档离合器：0.93～1.13mm（0.037～0.044in）
4档离合器：0.73～0.93mm（0.029～0.037in）
5档离合器：0.73～0.93mm（0.029～0.037in）
（13）如果间隙超出维修极限，根据表5-5、表5-6，选择新的离合器压板。

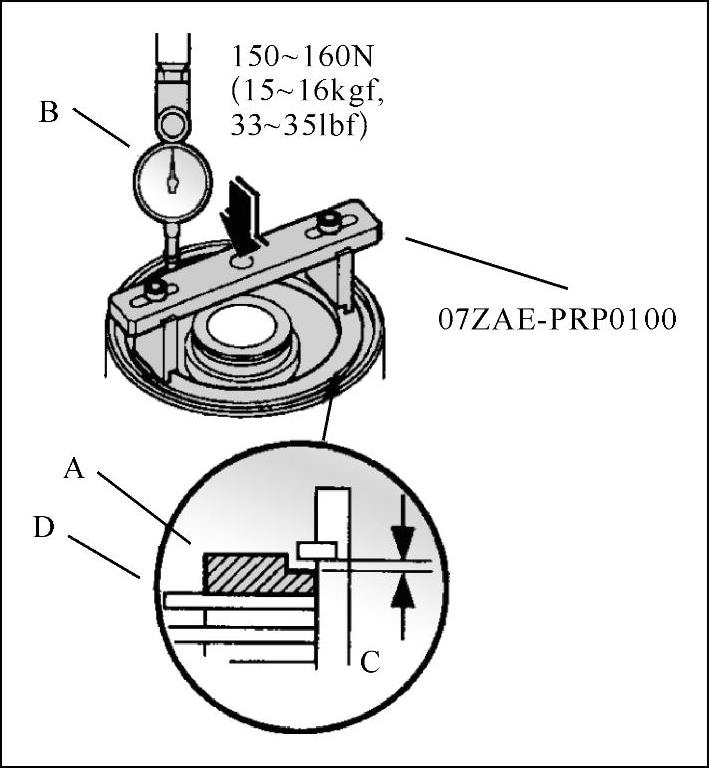

图5-34 离合器压板间隙的检测
（14）安装新的离合器压板，然后重新检测间隙。
注：如果已安装了最厚的离合器压板，但间隙仍然超出维修极限，则更换离合器盘和离合器片。

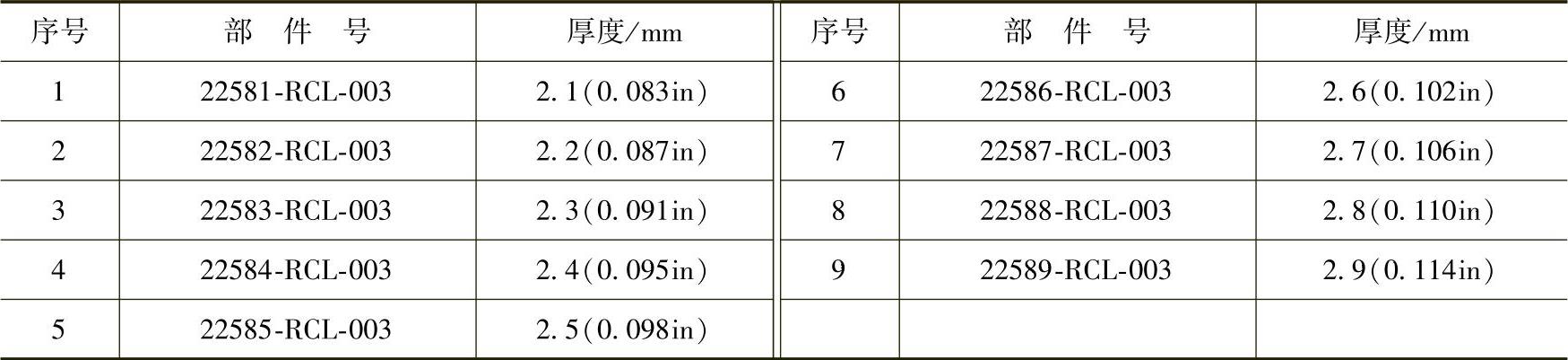

表5-5 1档、2档和3档离合器压板

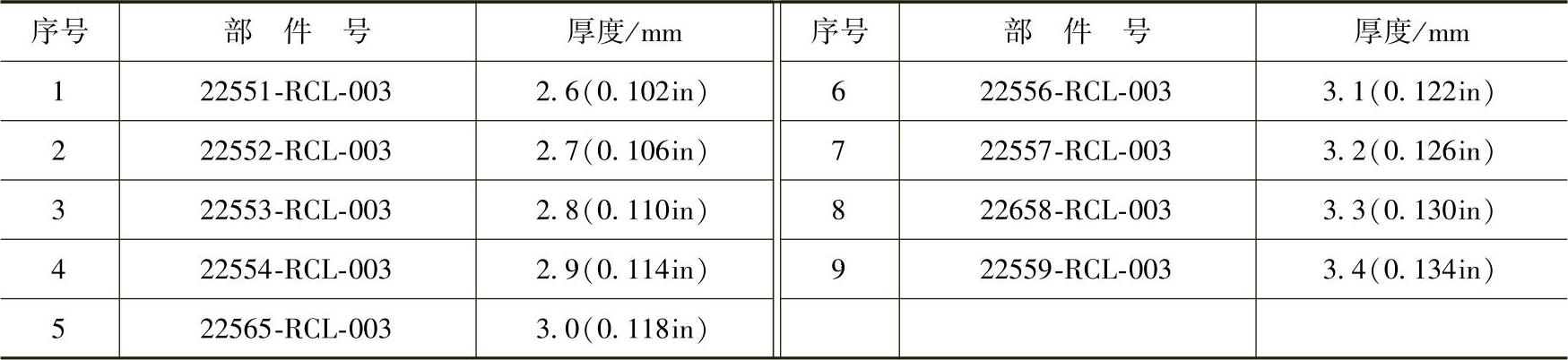

表5-6 4档和5档离合器压板
