问题11：避风天窗或风帽倒灌

问题 11：避风天窗或风帽倒灌

【规范规定】

《采暖通风与空气调节设计规范》（GB 50019—2003）

5.2.10 当建筑物一侧与较高建筑物相邻接时，为了防止避风天窗或风帽倒灌，其各部尺寸应符合图5.2.10-1、图5.2.10-2和表5.2.10的要求。

图5.2.10-1 避风天窗与建筑的相关尺寸

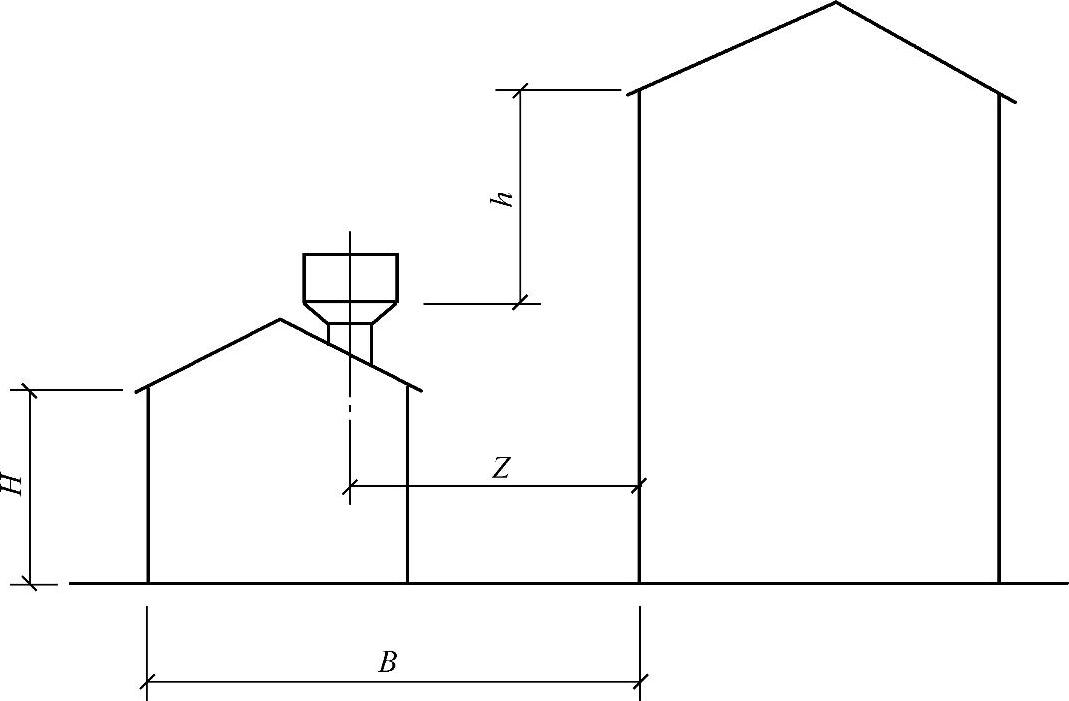

图5.2.10-2 风帽与建筑物的相关尺寸

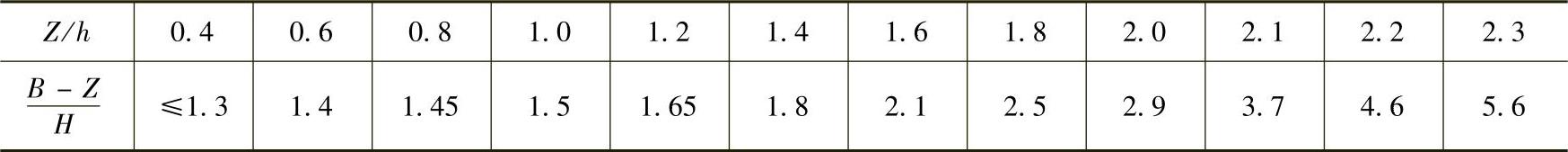

表5.2.10 避风天窗或风帽与建筑物的相关尺寸

注：当Z/h＞2.3时，建筑物的相关就寸可不受限制。

5.2.11 挡风板与天窗之间，以及作为避风天窗的多跨工业建筑相邻天窗之间，其端部均应封闭。当天窗较长时，应设置横向隔板，其间距不应大于挡风板上缘至地坪高度的3倍，且不应大于50m。在挡风板或封闭物上，应设置检查门。

挡风板下缘至屋面的距离，宜采用0.1～0.3m。

【解析】

表5.2.10的目的是为了避免风吹在较高建筑的侧墙上，因风压作用使天窗或风帽处于正压区，引起倒灌现象。

将挡风板与天窗之间，以及作为避风天窗的多跨工业建筑相邻天窗之间的端部加以封闭，并沿天窗长度方向每隔一定距离设置横向隔板，其目的是为了保证避风天窗的排风效果，防止形成气流倒灌。
