问题
4：通风与空调系统设备与管道的绝热设计不符合要求
【规范规定】
《民用建筑供暖通风与空气调节设计规范》（GB 50736—2012）
11.1.7 设备与管道的绝热设计应符合下列要求：
1.管道和支架之间，管道穿墙、穿楼板处应采取防止“热桥”或“冷桥”的措施。
2.保冷层的外表面不得产生凝结水。
3.采用非闭孔材料保温时，外表面应设保护层；采用非闭孔材料保冷时，外表面应设隔汽层和保护层。
【解析】
设备与管道的绝热除了对绝热材料性能、厚度有要求外，它的隔汽层、保护层以及安装施工中防止“热桥”或“冷桥”都有要求。具体做法如图7-1所示。

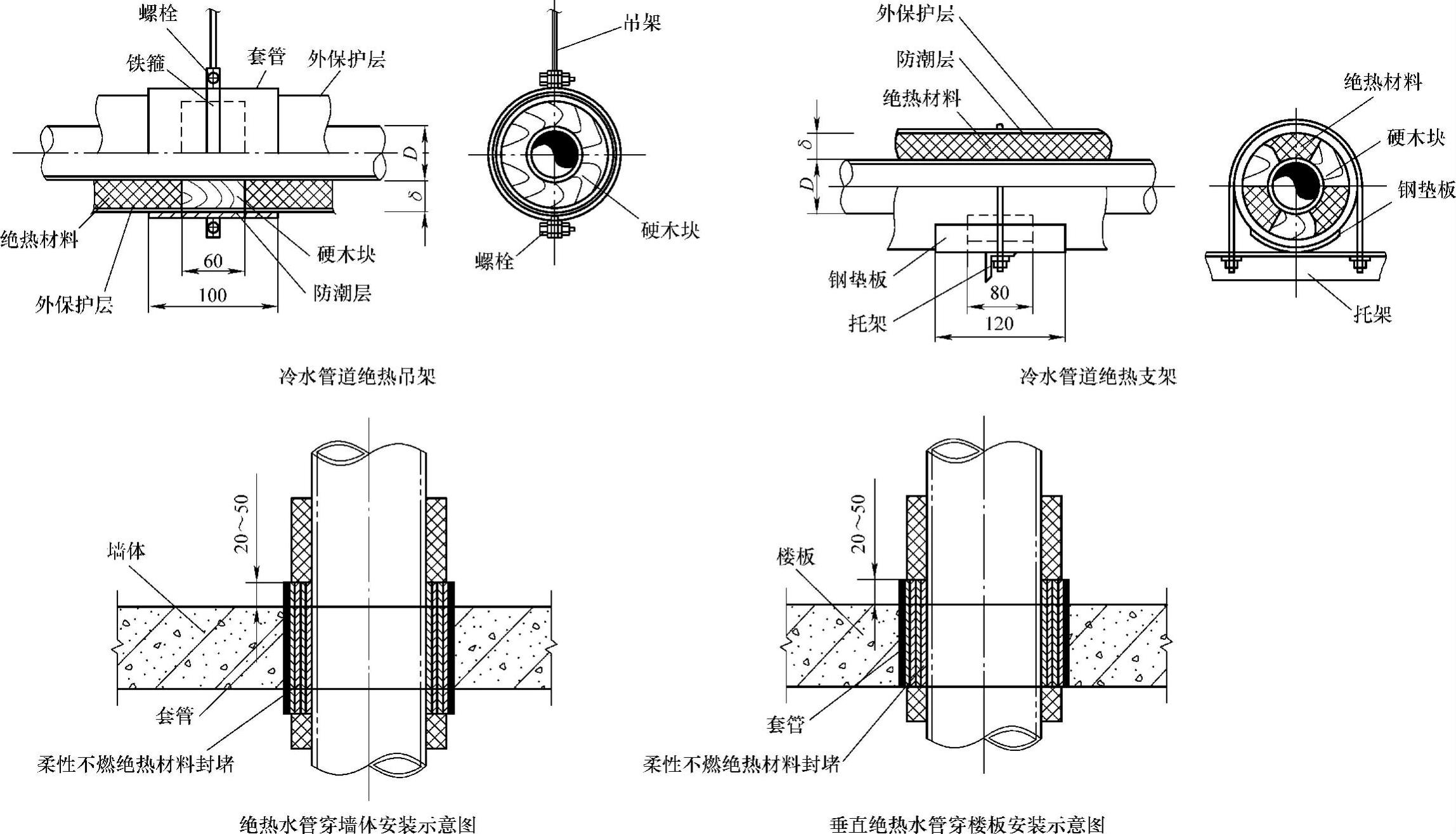

图7-1 设备与管道绝热设计示意图

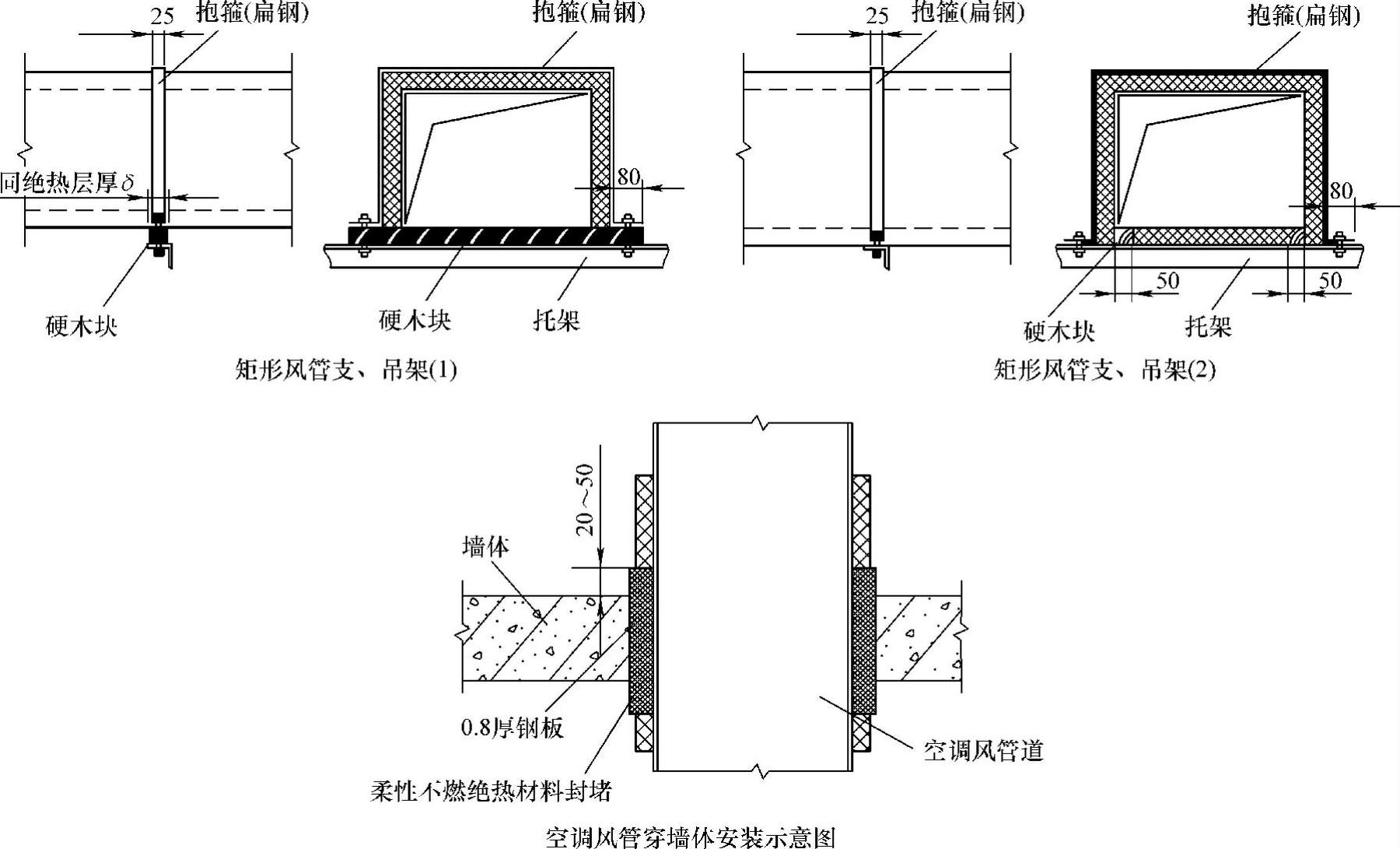

图7-1 设备与管道绝热设计示意图（续）
