问题8：用于奥氏体不锈钢表面接触的绝热材料不符合标准规定

问题 8：用于奥氏体不锈钢表面接触的绝热材料不符合标准规定

【规范规定】

《民用建筑供暖通风与空气调节设计规范》（GB 50736—2012）

11.2.4 涂漆前管道外表面的处理应符合涂层产品的相应要求。当有特殊要求时，应在设计文件中规定。

《工业设备及管道绝热工程施工规范》（GB 50126—2008）

3.1.1.5 绝热材料及其制品的化学性能应稳定，对金属不得有腐蚀作用。当用于奥氏体不锈钢设备或管道上时，其氯化物、氟化物、硅酸盐、钠离子的含量应符合现行国家标准《覆盖奥氏体不锈钢用绝热材料规范》（GB/T 17393—2008）的有关规定。

《覆盖奥氏体不锈钢用绝热材料规范》（GB/T 17393—2008）

4.1 绝热材料中氯化物、氟化物、硅酸盐、钠离子含量应符合式（4.1-1）的要求：

lg（y×10⁴）≤0.188+0.655lg（x×10⁴） （4.1-1）

式中 y——测得的（Cl-+F-）离子含量，%；

x——测得的（Na++SiO₃^-2）离子含量，%。

其对应关系见表4.1.1。同时规定：

（Cl-+F-）含量最高不大于0.060%。

（Na++SiO₃^-2）含量最低不小于0.0050%。

离子含量的对应关系对照表如表4.1.1。

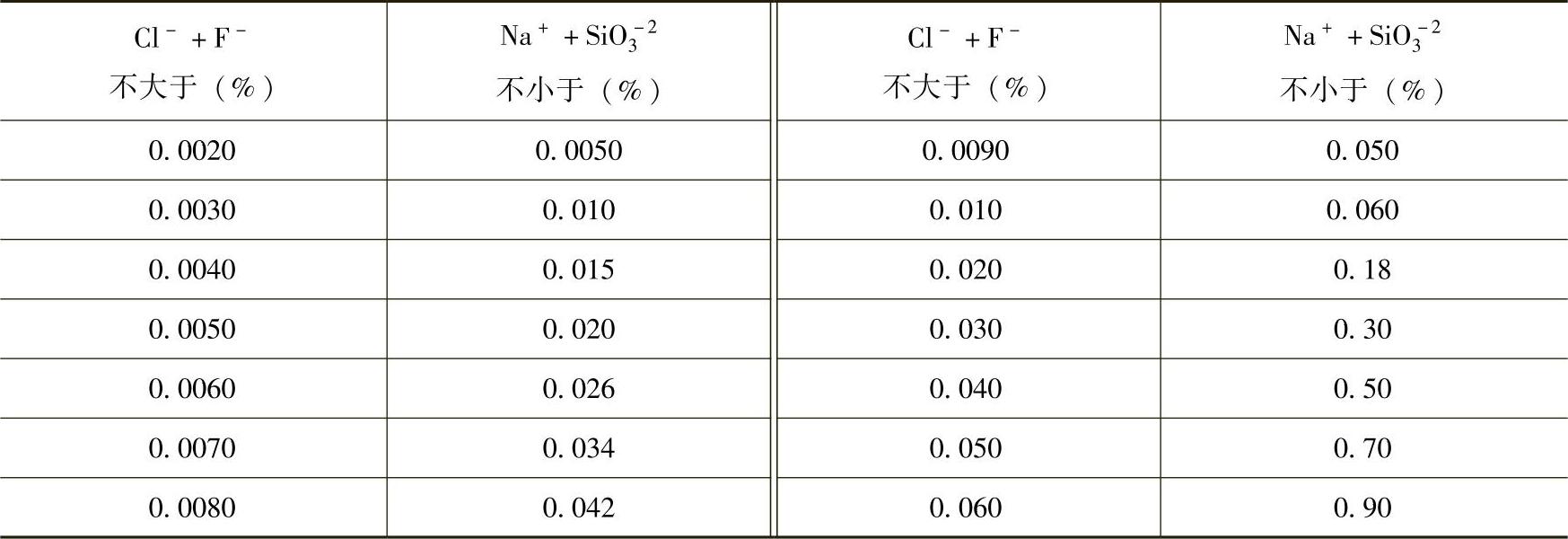

表4.1.1 离子含量的对应关系

【解析】

由于氯离子对奥氏体不锈钢材料会进行腐蚀，因此国家标准《工业设备及管道绝热工程施工规范》（GB 50126—2008）对于用于奥氏体不锈钢设备或管道上的绝热材料，其氯化物、氟化物、硅酸盐、钠离子含量作出了规定。规定该含量应符合国家标准《覆盖奥氏体不锈钢用绝热材料规范》（GB/T 17393—2008）的有关规定。
