2.2.3　正交试验方案设计

2.2.3　正交试验方案设计

试验选取发泡剂种类、稀释比和空压发泡机吸液阀角度α作为正交试验的3个因素,分别将植物蛋白型发泡剂、动物蛋白型发泡剂和高分子复合型发泡剂命名为PPF,APF,PCF,发泡剂稀释比分别取1∶20,1∶30,1∶40,空压发泡机吸液阀角度α分别取30°,45°,60°。试验中的其他变量控制不变,水胶比为0.45,粉煤灰占胶凝材料质量的15%,泡沫掺量占胶凝材料质量的16%,萘系高效减水剂占胶凝材料质量的0.6%。正交试验的因素和水平表与L9(33)配合比正交试验列阵分别见表2.6和表2.7。

发泡机外形与内部构造如图2.2所示。发泡机的发泡过程如下:高压空气和稀释后的发泡剂溶液将分别通过空压机和柱塞泵压入填满钢丝球的混泡管,空气和发泡剂溶液快速通过钢丝球产生泡沫。在此过程中,空压机的压力恒定为0.5 MPa,通过空压机压入混泡管的空气量也保持恒定,通过调节角度α可改变柱塞泵的压力从而调节吸入混泡管的发泡剂溶液的量。α越小柱塞泵的压力越大,吸入的发泡剂溶液也就越多。

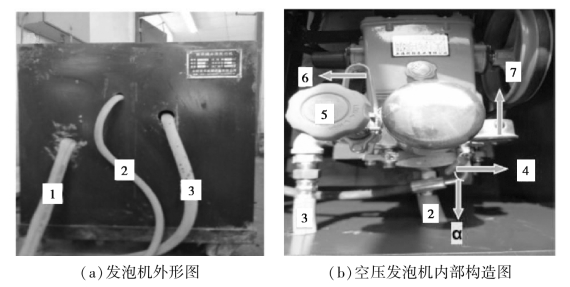

图2.2　发泡机外形与内部构造

1—除泡管;2—吸液管;3—引气管;4—吸液控制阀;5—压力表调节阀;6—卸压阀门;7—压力表

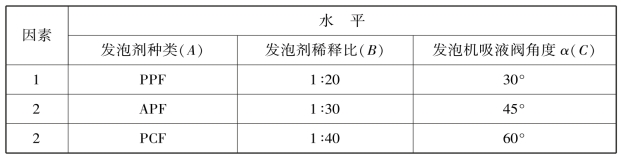

表2.6　因素和水平表

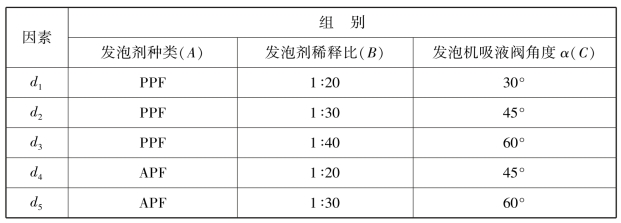

表2.7　L9(33)配合比正交试验列阵

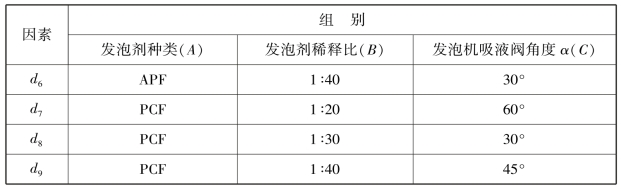

续表
