6.4.5 NFC抗压强度结果分析
对吸水率正交分析结果见表6.10。由表6.10各因素的极差大小可知,对NFC抗压强度影响的大小顺序是
是抗压强度的主要影响因素,其次为wCNT,最后为W/C。
抗压强度随W/C,
,wCNT变化曲线如图6.6(a)、(b)、(c)所示。由图6.6(a)可知,随着W/C的增大,NFC的抗压强度降低。当W/C为0.7时,抗压强度是0.49 MPa;W/C增大到0.9时,抗压强度是0.43 MPa,降低了12.3%,影响明显。但是,这与W/C影响普通混凝土强度的原因并不完全相同,普通混凝土W/C提高后,多余的水分在混凝土中留下很多毛细孔,从而使混凝土的强度降低。而FC的W/C增大,使发泡剂产生的气泡在搅拌的过程中破裂较少,使FC中引入的气孔增多。与此同时,孔壁结构中毛细孔增多,孔壁强度降低。W/C增大后,FC中大孔大幅增多,平均孔径增大。因此,在这3方面因素的共同作用之下,NFC的抗压强度降低。

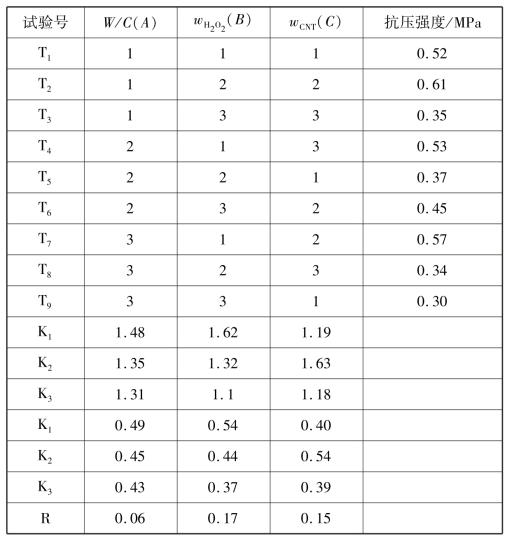

表6.10 NFC的抗压强度正交试验结果与极差分析
由图6.6(b)可知,随着W/C的增大,FC的抗压强度急剧降低。
为3%时,抗压强度为0.54 MPa;当
加大到5%时,抗压强度减到0.37 MPa,降幅达31.2%,影响非常明显。随着
增加产生的气孔增加,毛细孔和连通孔都增加,孔壁强度降低,导致NFC抗压强度急剧降低。

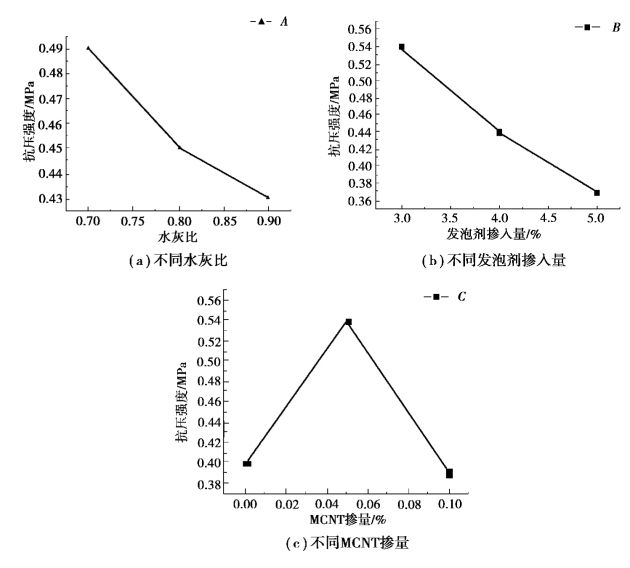

图6.6 NFC抗压强度正交试验结果分析图
由图6.6(c)可知,NFC的强度随wCNT的增加呈先增大后减小的趋势。当wCNT为0.05%时,效果最明显,增幅达到35%。随着wCNT的增加抗压强度也随之降低。这可能是MCNT的加入后NFC中孔径减小,大孔和连通孔都大大降低,孔壁强度增加,这几方面的原因共同导致加入MCNT后强度大大提高。但wCNT过大会造成它在NFC中的分散困难,在NFC中大量的团聚会影响MCNT成核效率和孔壁结构,造成最终抗压强度降低。
