3.2.2　固废基超轻泡沫混凝土的制备及配合比设计

在本实验中,制备尺寸为100 mm×100 mm×100 mm的试件用于干密度、抗压强度测试,制备尺寸为300 mm×300 mm×35 mm的试件用于导热系数测试,制备尺寸为160 mm×160 mm×40 mm的试件用于干燥收缩的测试,制备尺寸为40 mm×40 mm×6 mm的试件用于黏结拉伸强度的测试。用于测试UHBFC不同性能的模具如图3.1所示。实验中,发泡剂稀释比为1∶30,发泡机吸液阀角度α为60°,水胶比为0.4,泡沫掺量和萘系高效减水剂的掺量分别占胶凝材料质量的16%和0.6%。Ⅲ级、Ⅱ级和Ⅰ级粉煤灰分别按0%,5%,10%,15%,20%,30%的比例部分替代GHBSC,相应的组别分别记为Con,A1～A5,B1～B5,C1～C5。另外,普通硅酸盐水泥将按照与组Con相同的配合比制备硅酸盐水泥基超轻泡沫混凝土(UPCFC),用以对比其与UHBFC收缩值的差异。

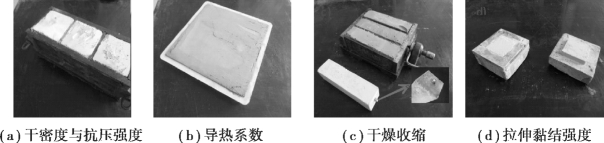

图3.1　UHBFC不同物理性能成型模具
