6.3.2　纳米泡沫混凝土正交配合比设计

采用正交试验方法研究W/C、发泡剂、MCNT对纳米泡沫混凝土各种性能的影响。选择3种不同水灰比为W1,W2,W3,再往里面分别加入发泡剂的量为P1,P2,P3,再加MCNT分散液掺量分别为C1,C2,C3,通过3因素3水平的正交试验方法得到9组,见表6.4。

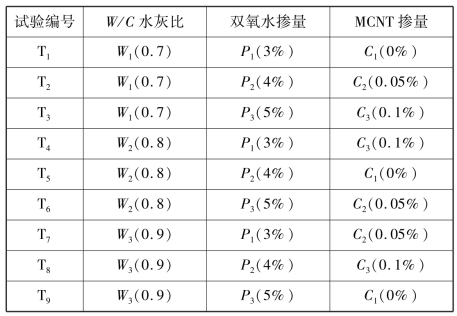

表6.4　正交试验因素与水平方案

考虑发泡混凝土的性质和MCNT的加入对泡沫混凝土的影响,拟订水灰比为0.7,0.8,0.9,MCNT掺量为0%,0.05%,0.1%,双氧水掺量为3%,4%,5%。铝酸钠掺量为水泥质量的1.5%。由前期探索试验可知,当成稳泡剂的CMC加入量过少时,发泡混凝土容易出现塌模现象;而过多,则会造成混凝土黏度过大,使发泡效果不理想。考虑实验使用的是MCNT水性分散液,所有配合比中的用水量均包含分散液中的含水量。充分考虑上述因素和MCNT的经济效益后最终确定了水灰比为0.7,0.8,0.9,双氧水掺入量为3%,4%,5%,MCNT加入量为0.0%,0.05%,0.1%。为提高发泡混凝土浆料的黏度,增加硬化体早期强度,因此在其中加入掺量为2%的生石灰。其具体配合比见表6.5。

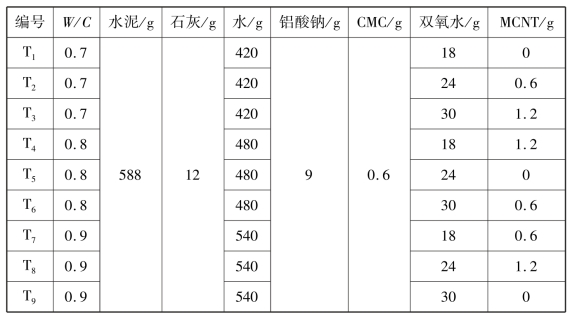

表6.5　纳米泡沫混凝土试验配合比
