3.3.5　粉煤灰对固废基超轻泡沫混凝土拉伸黏结强度的影响

如图3.11所示,掺入3种级别的粉煤灰都使UHBFC的拉伸黏结强度呈现不同程度的降低,不掺粉煤灰的UHBFC的拉伸黏结强度最高为0.179 MPa,这是高贝利特硫铝酸盐水泥的黏结性能优于粉煤灰。由图3.8和图3.9也可知,不掺粉煤灰的UHBFC水化产物中分布着较多的AFt和C-S-H凝胶,这导致组Con的UHBFC具有较高的拉伸黏结强度。

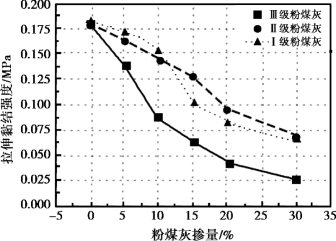

图3.11　UHBFC的拉伸黏结强度随不同级别的粉煤灰掺量的变化趋势图

如图3.12(a)所示,当承受拉力时不掺粉煤灰的UHBFC试样几乎从正中间断开,而且断面较为平整,这表明不掺粉煤灰的UHBFC与砂浆基底的黏结较好,其中的水化产物较多,且在孔壁上分布较为均匀。掺有Ⅱ级粉煤灰和Ⅰ级粉煤灰的UHBFC的拉伸黏结强度要高于掺有Ⅲ级粉煤灰的UHBFC。这是因为与Ⅲ级粉煤灰相比,Ⅱ级粉煤灰和Ⅰ级粉煤灰中含有较多的球形微珠,未参与早期水化的微珠可有效地填充UHBFC的孔隙,使孔结构更加致密,提高整体承载能力。另外,Ⅱ级粉煤灰和Ⅰ级粉煤灰的活性好于Ⅲ级粉煤灰(见图3.8),掺有Ⅱ级粉煤灰和Ⅰ级粉煤灰的UHBFC的水化产物生长发展程度要好于掺有Ⅲ级粉煤灰的UHBFC。由图3.12(b)和(c)可知,掺有Ⅱ级粉煤灰和Ⅰ级粉煤灰的UHBFC试样在拉力作用下从中下部位置断裂,而且断面不太平整,说明其黏结性能与组Con的UHBFC相比有所降低,水化产物在孔壁分布的均匀性也较差,整体承载能力低于组Con的UHBFC。由图3.12(d)可知,掺有Ⅲ级粉煤灰的UHBFC在拉力作用下几乎完全从砂浆基底上分离下来,这表明掺有Ⅲ级粉煤灰的UHBFC的拉伸黏结强度极差。

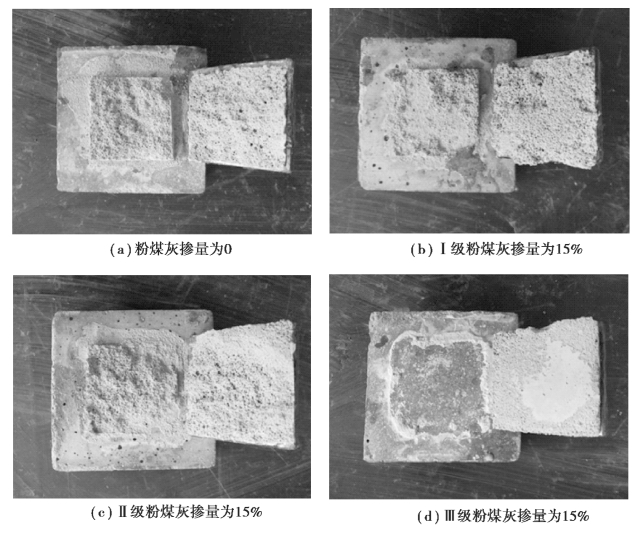

图3.12　拉伸黏结强度测试后UHBFC试样破坏形态
