6.4.2　干密度结果分析

对干密度正交分析结果见表6.7。由表6.7中各因素的极差大小可知,对NFC干密度影响的大小顺序是是干密度的主要影响因素,其次为W/C,最后为wCNT。

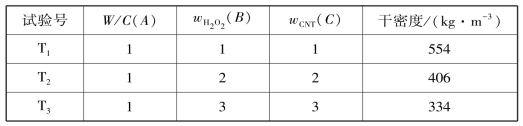

表6.7　NFC的干密度正交试验结果与极差分析

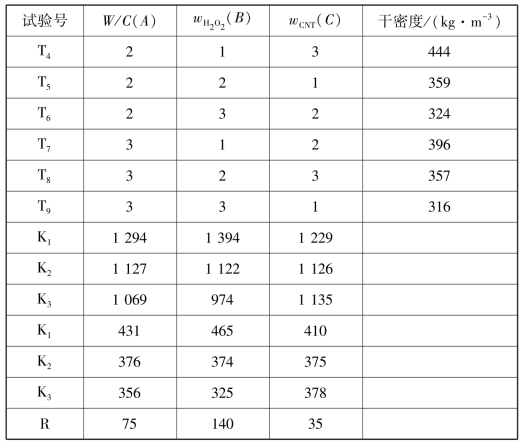

续表

表6.7中的干密度随W/C,wH2O2,wCNT变化曲线如图6.3(a)、(b)、(c)所示。由图6.3(a)可知,随着W/C的增大,NFC的干密度降低,二者几乎呈线性关系。W/C从0.7增大到0.90,干密度则从431 kg/m3降低到356 kg/m3。由此可知,W/C对NFC干密度影响非常显著。当W/C超过0.8时,随着W/C的增大,NFC干密度降低的趋势有所减小,这可能是W/C过大造成料浆稠度减小,延缓水泥浆凝结时间,早期强度不高,致使部分气泡破裂,导致NFC干密度有所增大。由图6.3(b)可知,NFC的干密度随着wH2O2的增加呈线性减小的趋势,主要原因是随着双氧水的加入,双氧水产生的气泡增加,试块的孔隙率增大,干密度减少。由图6.3(c)可知,wCNT对发泡混凝土的干密度影响很小,在加入少量的MCNT时,由于MCNT的成核作用,增加微孔的数量导致密度有所减小。而随着wCNT增大,MCNT对NFC干密度的影响越来越小,甚至会导致密度增大,这可能是wCNT增大导致其在NFC中的分散越困难,其团聚现象影响了其成核效率。

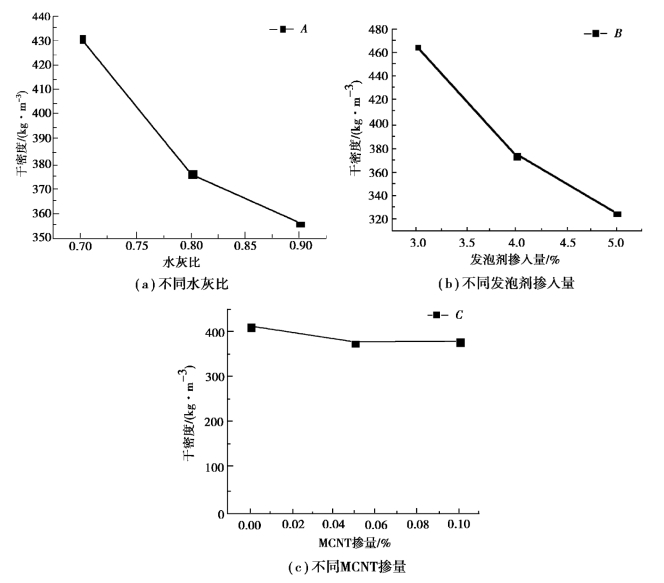

图6.3　干密度正交试验结果分析图
