3.3.4　粉煤灰对固废基超轻泡沫混凝土导热系数的影响

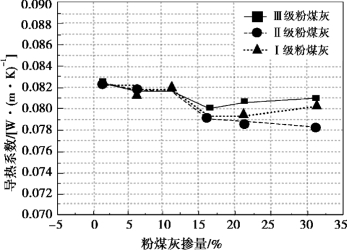

图3.10　UHBFC的导热系数随不同级别的粉煤灰掺量的变化趋势图

由图3.10可知,与组Con的UHBFC相比,掺入3种级别粉煤灰的UHBFC的导热系数均出现不同程度的降低。一是因粉煤灰本身的导热系数要低于高贝利特硫铝酸盐水泥;二是由图3.8可知,粉煤灰的加入有效改善了孔结构,减少了连通孔。当粉煤灰掺量低于10%时,UHBFC的导热系数随着粉煤灰掺量的增加而缓慢降低,掺有3种不同级别粉煤灰的UHBFC的导热系数相差不大。当粉煤灰掺量超过10%时,掺有不同级别粉煤灰的UHBFC的导热系数呈现出不同的趋势。掺有Ⅱ级粉煤灰的UHBFC的导热系数随着掺量的增加呈不断降低的趋势,但掺有Ⅲ级粉煤灰和Ⅰ级粉煤灰的UHBFC的导热系数却随着掺量的增加呈先降低后增大的趋势。这种现象可能是由不同组的UHBFC的干密度不同所导致的。总体来看,掺有Ⅱ级粉煤灰和Ⅰ级粉煤灰的UHBFC的导热系数要低于掺有Ⅲ级粉煤灰的UHBFC。由图3.10可知,当Ⅱ级粉煤灰产量为30%时,UHBFC的导热系数最小为0.0783 W/(m·K)。这种现象可从两方面来解释:一方面是Ⅱ级粉煤灰和Ⅰ级粉煤灰中的球形微珠数要大于Ⅲ级粉煤灰,这些微珠都是中空的本身就具有良好的隔热性能,因此,它们掺入UHBFC中有利于降低导热系数;另一方面可从图3.8中不同组UHBFC的孔结构差异来解释,在粉煤灰掺量相同时,掺有Ⅲ级粉煤灰的UHBFC的孔径与组Con的UHBFC相近,孔结构也没有得到有效改善,而掺有Ⅱ级粉煤灰和Ⅰ级粉煤灰的UHBFC的孔径明显增大,连通孔数量减少,孔壁结构致密。因此,掺有Ⅱ级粉煤灰和Ⅰ级粉煤灰的UHBFC的导热系数略低于掺有Ⅲ级粉煤灰和组Con的UHBFC。
