6.4.4　NFC含水率结果分析

对含水率正交分析结果见表6.9。由表6.9各因素的极差大小可知,对NFC含水率影响的大小顺序是＞W/C＞wCNT。因此,是含水率的主要影响因素,其次为W/C,最后为wCNT。

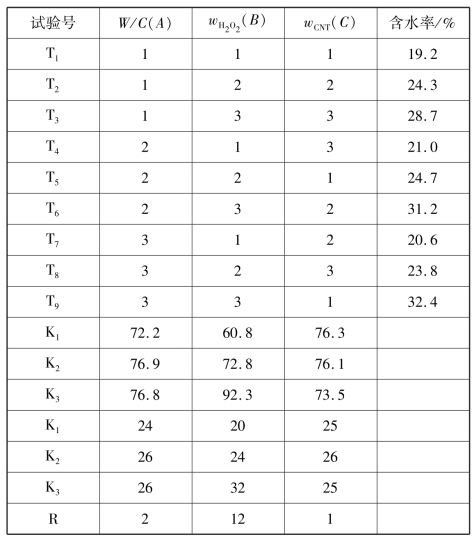

表6.9　NFC的含水率正交试验结果与极差分析

表6.9中的吸水率随W/C,,wCNT变化曲线如图6.5(a)、(b)、(c)所示。由图6.5(a)可知,NFC随着W/C的增大,含水率逐渐增大。而随着W/C的逐渐增大,对含水率的影响越来越小,可能是W/C到一定程度后,NFC中的含水量达到了饱和。含水量随发泡剂的加入量的增加而增加。MCNT的加入对含水率几乎没有影响。

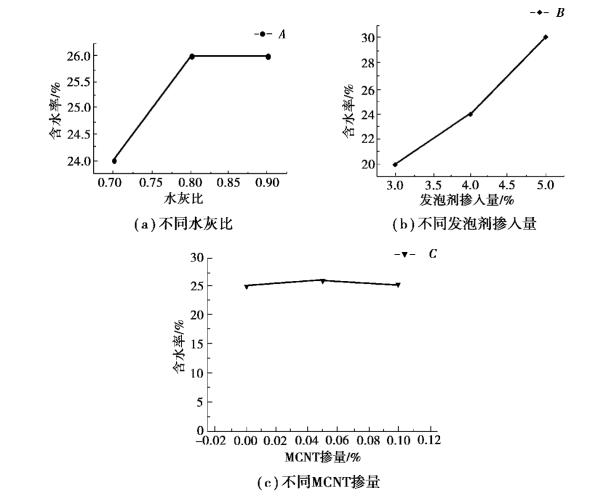

图6.5　NFC含水率正交试验结果分析图
