6.8.1　吸波型NFC制备用原材料与仪器设备

MCNT、水泥、发泡剂等实验原料同6.7节。测试仪器设备:型号为LB-340-10-C-SF-BJ26的标准增益喇叭天线,成都英联科技公司生产,其频率范围为2.2～3.3 GHz,增益为10 dB。网络分析仪(PNA),型号Keysight N5222A,德科技(中国)有限公司生产,其测频范围分别为10 MHz～26.5 GHz。同轴传输线、同轴转接头,若干。微波吸波暗室,尺寸为6.09 m×6.31 m×2.68 m,是一个四周内壁附着聚氨酯吸波海绵、四周外壁由金属屏蔽体组建的封闭空间,微波暗室为试验创造了一个排除外界电磁干扰的“自由空间”环境,雷达波段f选为2～18 GHz,包含X波段和Ku波段,并满足f≥cL/2D2要求,如图6.17所示。

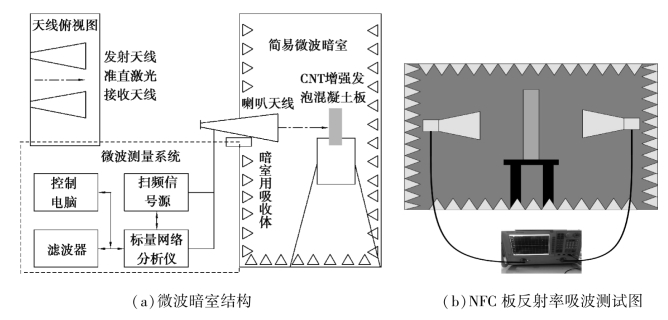

图6.17　微波暗室结构与NFC板反射率吸波测试图
