6.4.6　NFC导热系数结果分析

导热系数的大小对保温材料至关重要,而导热系数也关系保温材料的保温隔热性能。对NFC导热系数正交分析结果见表6.11。由表6.11各因素的极差大小可知,对NFC导热系数影响的大小顺序是W/C＞wCNT＞因此,W/C是导热系数的主要影响因素,其次为wCNT,最后为W/C。

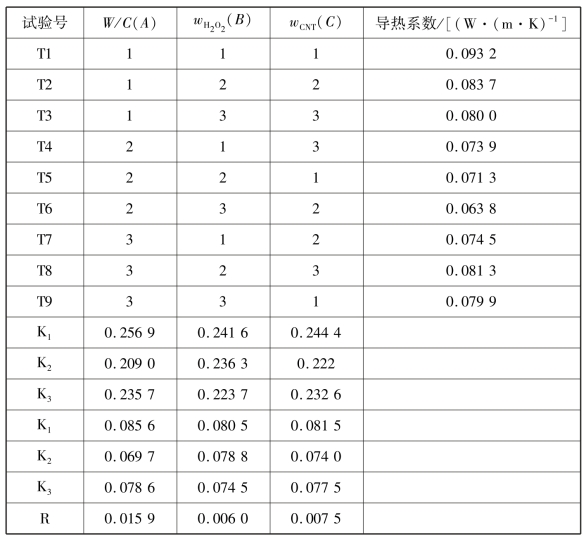

表6.11　NFC的导热系数正交试验结果与极差分析

根据表6.11中的数据进一步得出NFC导热系数随W/C,变化曲线,如图6.7(a)、(b)、(c)所示。由图6.7(a)可知,随着W/C的增大和的增加,NFC的导热系数降低。这种导热系数结果与干密度的相似,说明影响NFC的重要因素为试块中孔体积的百分比,即孔隙率的大小,孔隙率增加导热系数降低。

由图6.7(b)可知,NFC的导热系数随着wCNT的增加明显降低,但当wCNT大时导热系数会有所增加。当没加CNT时,导热系数为0.081 5、wCNT为0.05%时,导热系数为0.074 0,降幅达10%;wCNT增加到0.1%时,导热系数增加。引起这种情况的原因可能是随着wCNT的增加,NFC中的封闭孔的数量大大增加,这就增加了热量在材料中的传递困难。而当wCNT掺量加多时,分散困难,产生大量的团聚,导致在NFC中形成一定的连通孔,增加了热量的流通,NFC的导热系数就会增大。

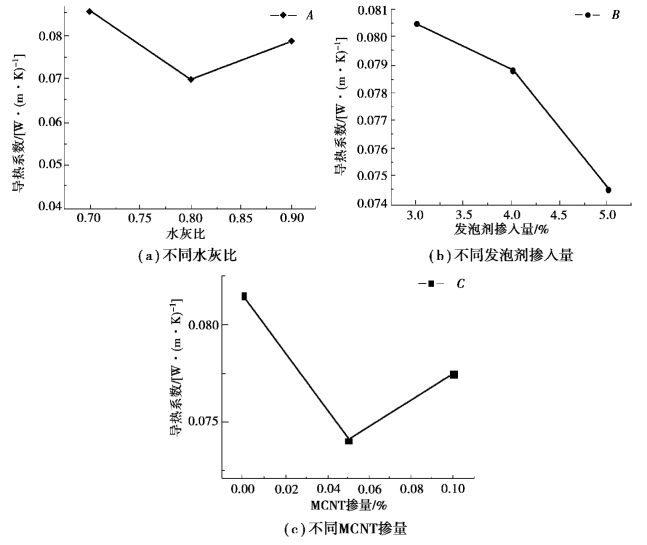

图6.7　NFC导热系数正交试验结果分析图
