6.3.1　实验原材料与实验仪器

6.3.1　实验原材料与实验仪器

P·O42.5R硅酸盐水泥,山东山水水泥集团有限公司生产。水泥的主要物理、化学组成性能指标见表6.2。普通硅酸盐水泥凝结时间较长,其凝结硬化时间与泡沫的稳定时间不匹配,导致发泡后的浆体塌陷。为解决此问题,本书拟采用在普通硅酸盐水泥中掺入铝酸钠作为促凝剂来调整水泥浆的凝结时间,使水泥浆体硬化时间与泡沫的稳定时间相一致。

生石灰(CaO),市售。生石灰为MCNT增强泡沫混凝土的钙质材料。其主要作用是:

①为MCNT发泡水泥基材料提供有效CaO,使之在水热条件下与水泥中的氧化铝发生作用,生成水化硅酸钙和水化铝酸钙,从而使早期强度更高。

②生石灰促使双氧水发气,石灰提高了MCNT发泡水泥基材料浆体的碱度,提供了双氧水发气条件。

③生石灰提供了有效热量。双氧水的在水泥中的分解对温度很敏感。生石灰水化大量迅速放热的能力,不仅为MCNT增强泡沫混凝土浆体温度提供了有效的热源,而且可进一步促进MCNT增强泡沫混凝土的凝结硬化。

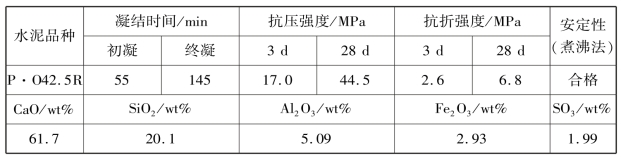

表6.2　P.O.42.5R水泥物理力学性能指标与化学组分

双氧水,分子式为H2O2,纯度大于30%,购自天津市广成化学试剂有限公司。发泡剂双氧水的分解方程为

CMC:作为稳泡剂,购自国药集团化学试剂有限公司。双氧水所产生气泡的稳定性主要取决于氧气析出的快慢和气泡液膜的强度。因此,可选择加入适当的稳泡剂来改善液膜的表面黏度。CMC能使液体具有适当的黏度,从而提高气泡的稳定性。

铝酸钠:NaAlO2,促凝剂,购自国药集团化学试剂有限公司。加入适量的促凝剂可使水泥凝结时间和发泡剂产生的气泡的稳定时间相一致,大幅提高纳米泡沫混凝土的质量。

相应的主要实验设备见表6.3。

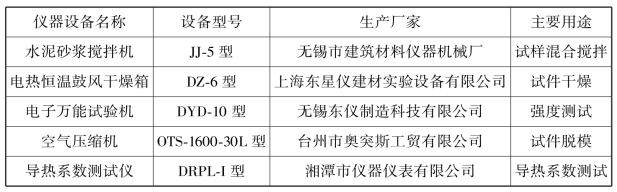

表6.3　纳米泡沫混凝土制备主要实验设备
