4.3.3　不同因素对超轻泡沫混凝土导热系数的影响

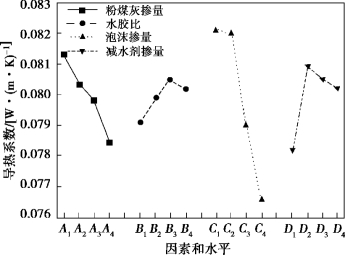

图4.5　不同因素和水平对UHBFC导热系数的影响

如图4.5所示,UHBFC的导热系数随着粉煤灰掺量增加逐渐降低,这规律与第3章中Ⅱ级粉煤灰对UHBFC导热系数影响的规律一致。导致UHBFC导热系数随粉煤灰掺量增加而降低的原因有两个:一是粉煤灰中有许多中空的球形微珠,本身具有较低的导热系数;二是粉煤灰的加入改善可孔结构,减少了连通孔,有利于降低导热系数。随着泡沫掺量的增加,UHBFC的导热系数也呈逐渐降低的趋势,这个趋势与泡沫掺量对UHBFC干密度和抗压强度影响的趋势一致。由图4.1和图4.2可知,随着泡沫掺量增加,UHBFC的干密度不断减小,UHBFC的孔径不断增大,气孔占据的体积增加,而空气的导热系数要低于其他材料。因此,UHBFC的导热系数不断降低。随着水胶比和减水剂掺量的增加,UHBFC的导热系数都呈先增加后降低的趋势,它们是通过改变UHBFC浆体的流动性和硬度来影响泡沫与浆体的相容性以及泡沫在浆体中的稳定性,进而影响泡沫中气泡的完整性。当气泡破碎较多时,就会导致成型后的UHBFC出现较多的连通孔,在UHBFC干密度相近、所用胶凝材料相同时,连通孔的多少、孔结构的完整程度将会严重影响导热系数的高低。
