通过界面张力仪测试BNFC表面接触角θ,见表6.16。结果表明,未经过正硅酸乙酯处理的BNFC因其表面孔隙多,水滴一接触其表面就被吸收渗透,故无法测量其接触角θ;经过正硅酸乙酯浸渍处理后BNFC的接触角θ均大于90°,这是因正硅酸乙酯的水解作用,在BNFC表面形成了一层憎水膜,保证BNFC具有良好的表面防水特性,如图6.10所示。

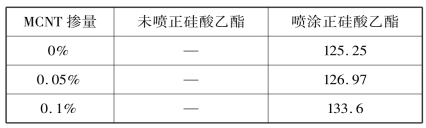

表6.16 BNFC接触角的测量结果/(°)

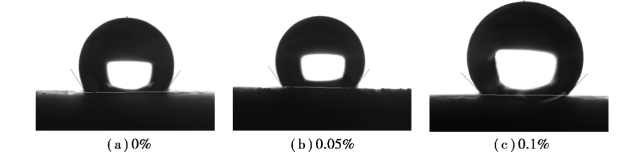

图6.10 不同MCNT掺量浸渍BNFC接触角
