6.6.5　BNFC的微观形貌

如图6.14所示为不同MCNT掺量下BNFC的微观形貌。

由图6.14可知,空白BNFC的孔径不均匀,孔径大小相差较大,且孔隙大多为连通孔;MCNT掺量为0.05%的BNFC孔结构得到很大改善,孔隙均匀细小,且连通孔大大减少,封闭孔增加,结构更致密,故BNFC的密度增大、吸水率降低、抗压强度提高;MCNT掺量为0.1%的BNFC较空白发泡混凝土而言,孔隙较为均匀。但是,相较于0.05%掺量的BNFC,其孔结构在一定程度上被破坏,连通孔增加,孔径大小也较不均匀。因此,BNFC的吸水率和抗压强度降低。

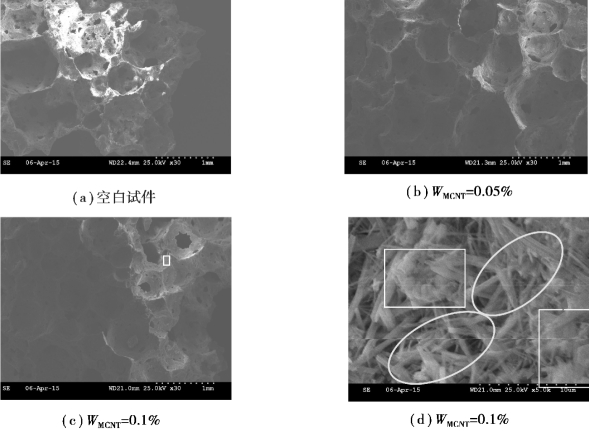

图6.14　不同MCNT掺量下BNFC微观形貌

注:箭头—MCNTs;框—C-S-H凝胶;圆圈—钙矾石
