6.8.3　NFC吸波性结果分析

图6.18显示分别掺0.05% CNT和0.1% CNT的CNT增强发泡混凝土的微波反射系数与传输系数。

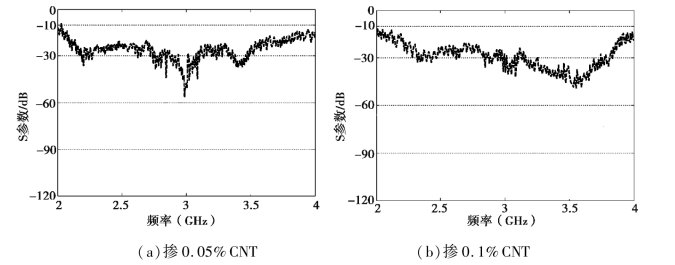

图6.18　CNT增强发泡混凝土板的RCS反射率

由图6.18可知,在S波段(2～4 GHz)范围内,CNT增强发泡混凝土板均可实现90%以上的吸波率且CNT掺量更高(0.1%)时,其在S波段超过30%的RCS反射率范围频段更宽,幅值更低。显然,气泡的引入可有效降低发泡混凝土密度与声阻抗,使其与空气声阻抗相匹配;更重要的是,作为准一维纳米纤维,纳米小尺寸效应与表面效应使CNT表面原子比例高,悬挂键增多,易引起界面极化与电子自旋构象现象,形成对电磁波的多重散射,宏观量子隧道效应使CNT纳米离子的电子能级分裂,产生微波吸收通道,最终使CNT增强泡沫混凝土具有良好的宽频电磁波吸收能力,可预计该CNT增强发泡混凝土及制品用作高档墙板时具有良好的防电磁波污染与干扰能力。
