MCS-51单片机的引脚及功能
89C51是标准的40引脚双列直插封装DIP（Double Inline Package）方式的集成电路芯片，其引脚如图2-3所示。

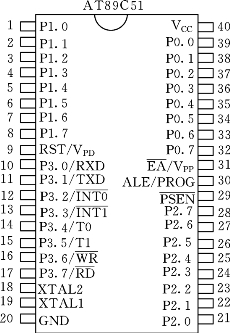

图2-3 89C51芯片引脚图
由于工艺及标准化等原因，芯片的引脚数目实际上是有限制的。然而，实现其所有功能所需要的信号数目却远多于此限制数目，为此单片机采用了复用的形式，即给一些信号引脚赋予第二功能。第二功能信号的定义主要集中在P3口线，另外再加上其他几条信号线。
89C51的引脚按其功能可分为电源、时钟、控制和I/O接口四大部分。
1.电源引脚
（1）VCC：芯片主电源，外接+5V。
（2）GND：电源地线。
2.时钟引脚
XTAL1和XTAL2是外接晶体引线端，当使用芯片内部时钟时，这两个引线端用于外接石英晶体和微调电容。当使用外部时钟时，用于接外部时钟脉冲信号。
（1）XTAL1：接外部晶体和微调电容的一端。
在89C51片内，它是振荡电路反相放大器的输入端。当采用外部时钟时，该引脚输入外部时钟脉冲。
（2）XTAL2：接外部晶体和微调电容的另一端。在89C51片内，它是振荡电路反相放大器的输出端，振荡电路的频率就是晶体的固有频率。当采用外部时钟电路时，该引脚应悬空不接。
3.控制引脚
（1）
（Address Latch Enable/Programming）：地址锁存允许信号输出端/编程脉冲输入端。
当CPU访问片外存储器时，ALE输出信号是锁存低8位地址的控制信号，用于控制把P0口输出的低8位地址锁存起来，以实现低8位地址和数据的隔离。此时P0口是作为数据、地址复用口线，ALE输出脉冲的下降沿用于低8位地址的锁存信号。
当89C51上电正常工作时，ALE引脚不断向外输出正脉冲信号，其频率为振荡器频率fosc的1/6，因而ALE信号可以用作对外输出时钟或定时信号。如果想确认89C51芯片的好坏，可用示波器查看ALE端是否有脉冲信号输出。若有脉冲信号输出，则89C51基本上是好的。
ALE端的负载驱动能力为八个LS型TTL（低功耗甚高速TTL）负载。
此引脚的第二功能
对于片内含EPROM、EEPROM或Flash ROM的单片机进行编程写入（固化程序）时，作为编程脉冲的输入端。
（2）
（Program Store Enable）：片外程序存储器允许信号输出端。
当CPU访问片外程序存储器期间，每个机器周期
两次低电平有效。当访问外部数据存储器或I/O接口时，该
两次低电平有效信号将不出现。
端可以驱动八个LS型TTL负载。
（3）
（Enable Address/Voltage Pulse of Programming）：访问程序存储器选择控制信号/固化编程电压输入端。
当引脚
信号为低电平时，单片机只访问片外程序存储器，而不管片内是否有程序存储器。当此引脚为高电平时，单片机访问片内的程序存储器，如果PC（程序计数器）值超出片内程序存储器的最大地址时，自动转到片外程序存储器开始顺序读取指令。
此引脚的第二功能VPP对于片内含EPROM、EEPROM或Flash ROM的单片机而言，在对EPROM、EEPROM或Flash ROM编程期间，此引脚用于施加一个+12V或+21V的编程允许电源VPP（如果选用+12V或+21V编程）。
（4）RST/VPD：复位/掉电保护信号输入端。在振荡器运行时，如果在此引脚加上一个或两个机器周期以上的高电平信号，就能使单片机回到初始状态，即进行复位（Reset）。
掉电期间，此引脚可接上备用电源（VPD），以保持内部RAM中的数据。
4.I/O引脚
（1）P0端口（P0.0～P0.7）：P0端口是一个漏极开路的8位准双向并行I/O端口。
在扩展片外存储器或I/O端口时，P0端口作为低8位地址总线和8位数据总线的分时复用端口。
P0端口的输出可带八个LS型TTL负载。
（2）P1端口（P1.0～P1.7）：P1端口是一个带有内部上拉电阻的8位准双向并行I/O端口。
P1端口可以驱动四个LS型TTL电路。
（3）P2端口（P2.0～P2.7）：P2端口是一个带有内部上拉电阻的8位准双向并行I/O端口。
扩展外部存储器时，P2端口作为高8位地址输出端口。
P2端口可以驱动四个LS型TTL电路。
（4）P3端口（P3.0～P3.7）：P3端口是一个带有内部上拉电阻的8位准双向并行I/O端口。
P3端口的每一个引脚还具有第二功能，参见表2-10。
P3端口可以驱动四个LS型TTL电路。
P3端口的第二功能信号都是单片机的重要控制信号。因此，在实际使用单片机时，都是先按需要选用第二功能信号，剩下的才以第一功能的身份作为通用I/O口使用。
关于P0～P3端口的详细介绍请参见第二章第三节。
以上把89C51单片机芯片全部40个信号引脚的定义及功能作一简单说明。至于其他型号的芯片，引脚的第一功能信号都是相同的，不同的只是引脚的第二功能信号。
