五、位操作类指令
MCS-51单片机硬件结构中有一个布尔处理器，因此设有一个专门处理布尔变量的指令子集（又称位操作指令子集）。这类指令包括位传送、位逻辑运算、控制程序转移等指令。在布尔处理器中，位的传送和位逻辑运算是通过CY标志位（程序状态字PSW.7）来完成的，此时，CY的作用相当于一般CPU中的累加器，在位操作指令中用“C”表示。
位操作中的位地址可以是片内RAM 20 H～2FH单元中连续的128位和特殊功能寄存器中的可寻址位。
在进行位操作时，汇编语言中位地址的表达方式可有多种方式。
（1）直接位地址方式：如07 H为20H单元的D7位，0D6H为PSW的D6位即AC标志位。
（2）点操作符号方式：如PSW.2，P1.1。
（3）位名称方式：如RS1，RS0。
（4）用户定义名方式：经指令SLC bit F0定义后，允许指令中用SLC代替F0。
位操作指令所用的助记符有MOV、CLR、CPL、SETB、ANL、ORL、JC、JNC、JB、JNB和JBC，共11种。该类指令见表3-7。
（一）位数据传送指令（第1～第2条）
这两条指令主要用于直接寻址位与C之间的数据传送。其中的一个操作数必须是C，另一个可以是任何可直接寻址的位。
【例3-33】把21H单元的第2位赋给端口P2.3位。
MOV C，21H.2 ；CY←21H.2
MOV P2.3，C ；P2.3←CY
表3-7 MCS-51位操作类指令表
【例3-34】把片内2FH单元的D1位传送至C中，假定2FH.1=1。
MOV C，79H ；79H为2FH单元D1的位地址
执行结果：CY=l。
（二）位修改指令（第3～第8条）
CLR C ；C←0
CLR bit ；bit←0
CPL C ；进位位取反
CPL bit ；bit位取反
SETB C ；C←1
SETB bit ；bit←1
这组指令的功能是将操作数指出的位清零、取反、置进位标志位和置直接寻址位，指令执行后不影响其他标志。
【例3-35】应用举例
CLR 27H ；24H.7←0，对位地址为27H的位清0
SETB P2.6 ；P2.6←1，对P2.6位口线置1
（三）位逻辑运算指令（第9～第12条）
ANL C，bit ；C←C∧bit
这组指令的功能是把进位标志位CY的内容与直接寻址位进行逻辑与、逻辑或的操作，操作的结果送至CY中，式中的斜杠“/”表示对该位取反后再参与运算，并不影响操作数本身的内容。
【例3-36】设P1作输入口，P3.1作输出线，执行下列指令：
MOV C，P1.0
ANL C，P1.2
ANL C，/P1.3
MOV P3.1，C
执行的结果是：P3.1=P1.0∧P1.2∧P1.3。
（四）判位转移指令（第13～第17条）
JC rel ；C=1时转移：PC←PC+2+rel，否则顺序执行
JNC rel ；C=0时转移：PC←PC+2+rel，否则顺序执行
JB bit，rel ；bit=1时转移：PC←PC+3+rel，否则顺序执行
JNB bit，rel ；bit=0时转移：PC←PC+3+rel，否则顺序执行
JBC bit，rel ；bit=1时转移：PC←PC+3+rel，bit←0，否则顺序执行
第1、第2条指令是判断进位标志位C是否为“1”或为“0”，当满足此条件时则转移，否则继续执行程序。第3、第4、第5条指令是判断直接寻址位是否为“1”或“0”，满足此条件时转移，否则继续执行程序。最后一条指令当条件满足时转移，同时还将该寻址位清0。

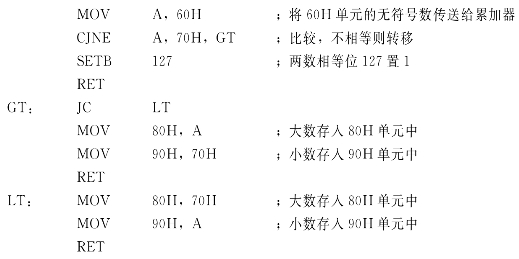

【例3-37】比较内部RAM中60 H和70H中的两个无符号数的大小，将大数存入80H，小数存入90 H单元中，若两数相等使片内RAM的位127置“1”。
以上是MCS-51单片机指令的系统介绍。
