二、串行口控制
89C51串行接口是一个可编程的全双工串行通信接口，可用作异步通信收发器（UART）。89C51串行口不仅可以与外部设备实现串行通信，也可以用方式0来扩充并行I/O口。
89C51单片机通过引脚RXD（P3.0，串行数据接收端）和TXD（P3.1，串行数据发送端）与外界串行通信。SBUF是串行口缓冲寄存器，包括发送缓冲器和接收缓冲器。它们有相同名字和地址空间，但接收缓冲器只能被CPU读出数据，发送缓冲器只能被CPU写入数据。
以下介绍与串行口有关的特殊功能寄存器：
1.数据缓冲器SBUF
串行口缓冲器SBUF是可直接寻址的特殊功能寄存器，其内部RAM字节地址是99H。在物理上，它对应着两个独立的寄存器，一个为发送缓冲器，另一个为接收缓冲器。发送时，就是CPU写入SBUF的过程，51系列单片机没有专门的启动发送状态的指令；接收时，就是读取SBUF的过程。接收缓冲器是双缓冲的，其目的是避免在接收下一帧数据之前，CPU未能及时响应接收器的中断，没有把上一帧数据读走，而产生两帧数据重叠的问题。
2.串行口控制寄存器SCON
SCON用于控制和监视串行口的工作状态，其各位定义如下：
相应的各位功能介绍如下：
SM0、SM1：由软件置位或清零，用于选择串行口四种工作方式，见表5-4。

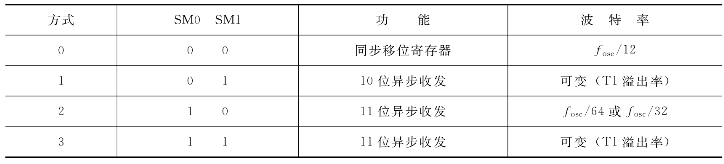

表5-4 串行口工作方式
SM2：多机通信控制位。在方式2和方式3中，若SM2=1，表示多机通信。接收到的第9位数据（RB8）为0时，表示该帧为数据帧，这时不启动接收中断标志RI（即RI=0），并且将接收到的前8位数据丢弃；若RB8为1时，表示该帧为地址帧，这时才将接收到的前8位数据送入SBUF，并置位RI，产生中断请求。当SM2=0时，表示点对点通信，无论第9位数据为0或1，都将前8位数据装入SBUF中，并产生中断请求。在方式0时，SM2必须为0。
REN：允许串行接收控制位。若REN=0，则禁止接收；REN=1，则允许接收，该位由软件置位或复位。
TB8：发送数据D8位。在方式2和方式3时，TB8为所要发送的第9位数据。在多机通信中，以TB8位的状态表示主机发送的是地址帧还是数据帧：TB8=0为数据，TB8=1为地址；也可用作数据的奇偶校验位。该位由软件置位或复位。
RB8：接收数据D8位。在方式2和方式3时，接收到的第9位数据，可作为奇偶校验位或地址帧或数据帧的标志。方式1时，若SM2=0，则RB8是接收到的停止位。在方式0时，不使用RB8位。
TI：发送中断标志位。在方式0时，当发送数据第8位结束后，或在其他方式发送停止位后，由内部硬件使TI置位，向CPU请求中断。CPU在响应中断后，必须用软件清零。此外，TI也可供查询使用。
RI：接收中断标志位。在方式0时，当接收数据的第8位结束后，或在其他方式接收到停止位时，由内部硬件使RI置位，向CPU请求中断。同样，在CPU响应中断后，也必须用软件清零。RI也可供查询使用。
3.电源控制寄存器PCON
电源控制寄存器PCON中只有SMOD位与串行口工作有关，各位定义如下：
SMOD：串行口波特率加倍位。
SMOD=1：方式1和3时，波特率=定时器1溢出率/16；方式2波特率为fosc/32。
SMOD=0：方式1和3时，波特率=定时器1溢出率/32；方式2波特率为fosc/64。
CF1，CF0：两个通用标志位。
PD，IDL：CHMOS器件的低功耗控制位。
