二、P1口

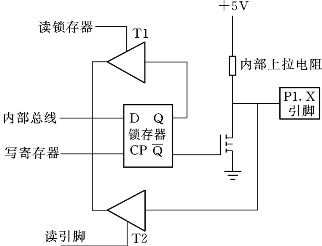

P1口是一个准双向口，用作通用I/O口。其口线逻辑电路如图2-17所示。

图2-17　P1口某位结构

因为P1口通常是作为通用I/O口使用的，所以在电路结构上与P0口有一些不同之处：首先它不再需要转换开关MUX；其次是电路内部有上拉电阻，与场效应管共同组成输出驱动电路。为此，P1口作为输出口使用时，已经能向外提供推拉电流负载，不需要再外接上拉电阻。当P1口作为输入口使用时，同样也需要先向锁存器写入“1”，使驱动电路FET截止。
