一、系统总体结构

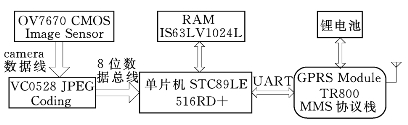

系统原理框图如图10-1所示。

图10-1　系统原理框图

系统主要包含OV7670图像捕获、VC0528图像压缩编码、STC89LE516RD+单片机、带彩信协议的GPRS模块等几部分。OV7670和VC0528的工作模式、触发动作、数据类别都由单片机来控制，IS63LV1024L主要用于存储JPEG图像数据。本实例主要讲解单片机的控制与图像的发送部分。

系统采用的GPRS模块型号为PTW100，与外部的通信采用标准RS232接口。模块已经内嵌TCP/IP协议和MMS彩信协议，可以将终端设备采集的图像通过GPRS的彩信发送到任一指定的手机终端。模块采用标准的GSM 07 AT指令集以及TCP/IP、MMS AT指令集，可实现拨打电话、接听电话、收发中/英文短信、发图片彩信、TCP/IP连接等。
