定时/计数器工作方式
T0或T1无论用作定时器或计数器都有4种工作方式：方式0、方式1、方式2和方式3。除方式3外，T0和T1有完全相同的工作状态。下面以T0为例，分述各种工作方式的特点和用法。
1.工作方式0
当M1、M0设置为00时，定时/计数器设定为工作方式0，以T0为例，结构如图5-4所示。定时/计数器由TL0的低5位和TH0的8位构成13位计数器（TL0的高3位无效）。

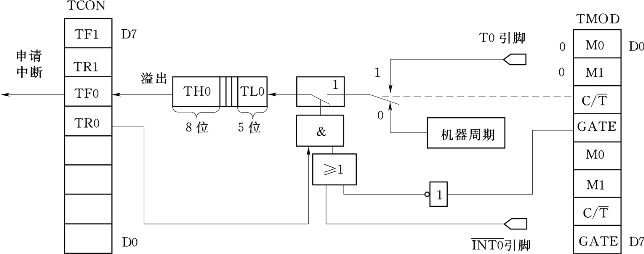

图5-4 方式0的逻辑结构（13位计数器）
T0为定时器，定时信号为振荡脉冲12分频后的脉冲；
T0为计数器，计数信号来自引脚T1的外部信号。
定时/计数器能否启动工作，受TR0、GATE和引脚信号
的控制。由图5-4中的逻辑电路可知，当GATE=0时，只要TR0=1就可打开控制门，使定时器工作；当GATE=1时，只有当TR0=1且
时，才可打开控制门。GATE、TR0、
的状态选择由定时器的控制寄存器TMOD、TCON中相应位状态确定，
则是外部引脚上的信号。
方式0是13位计数结构的工作方式，其计数器由TH0全部8位和TL0的低5位构成。当TL0的低5位计数溢出时，向TH0进位，而全部13位计数溢出时，则向计数溢出标志位TF0进位。如果要求计数器的计数值为N，或定时器的定时时间为T，T0的初值（也称为时间常数）设为X。在方式0下，当T0为计数器方式时，X=213-N；当T0为定时器方式时，X=（213-T/Tcy），其中Tcy为机器周期。需要注意的是，在初始化程序中，将X（13位二进制数）的低5位装入TL0，高8装入TH0。
2.工作方式1
当M1、M0设置为01时，定时/计数器设定为工作方式1，结构如图5-5所示。定时/计数器是由TH0全部8位和TL0全部8位构成的16位计数器。与工作方式0基本相同，区别仅在于工作方式1的计数器TL0和TH0组成16位计数器，从而比工作方式0有更宽的定时/计数范围。

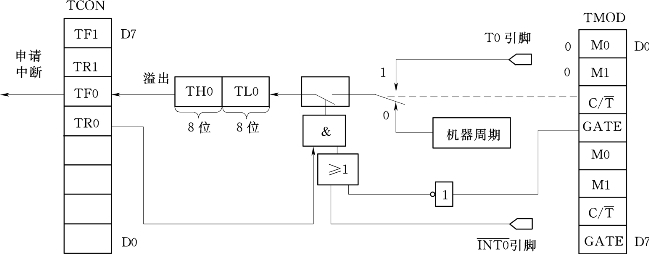

图5-5 方式1的逻辑结构（16位计数器）
在方式1时，计数范围为1～65536。计数器的计数值由下式确定：
N=216-X=65536-X
式中：X为计数初值；N为所需计数值。
定时器的定时时间T由下式确定：
T=N×Tcy=（65536-X）×Tcy
如果fosc=12MHz，则Tcy=1μs，定时范围为1～65536μs。
当定时/计数器工作在方式0、方式1以及后面即将介绍的方式3时，一旦计数溢出，定时器被清0。因此，如果需要重复相同的定时或计数工作，需重新设置计数初值。
3.工作方式2
当M1、M0设置为10时，定时/计数器设定为工作方式2，结构如图5-6所示。定时/计数器是由TL0构成8位计数器，TH0仅用来存放时间常数。启动T0前，TL0和TH0装入相同的时间常数，当TL0计满后，除定时器溢出标志TF0置位、具备向CPU请求中断的条件外，TH0中的时间常数还会自动装入TL0，重新开始定时或计数。所以，工作方式2是一种自动装载初值的8位计数器方式。

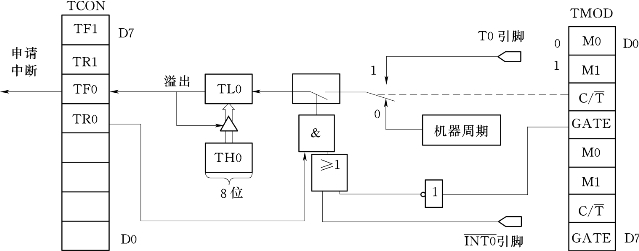

图5-6 方式2的逻辑结构
当计数器计满溢出后，不是像其他工作方式那样通过软件方法重新加载，而是由预置寄存器TH0以硬件方法自动给计数器TL0重新加载，变软件加载为硬件加载。初始化时，8位计数初值同时装入TL0和TH0中。当TL0计满溢出时，置位TF0，同时把保存在预置寄存器TH0中的计数初值自动加载TL0，然后TL0重新计数。如此重复不止。这不但省去了用户程序中的重装初值指令，而且也有利于提高定时精度。但这种工作方式下是8位计数结构，计数值有限，最大只能到255。这种自动重新加载工作方式非常适用于循环定时或循环计数应用，例如用于产生固定脉宽的脉冲，此外还可以作串行数据通信的波特率发送器使用。

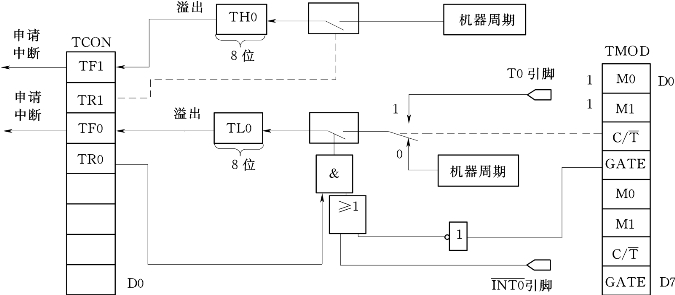

图5-7 方式3的逻辑结构
4.工作方式3
当M1、M0设置为11时，定时/计数器T0设定为工作方式3，结构如图5-7所示。工作方式3只适用于定时器T0。如果使定时器T1为工作方式3，则定时器T1将处于关闭状态。当T0为工作方式3时，TH0和TL0分成2个独立的8位计数器。其中，TL0既可用作定时器，又可用作计数器，并使用原T0的所有控制位及其定时器溢出标志和中断源。TH0只能用作定时器，并使用T1的控制位TRl、溢出标志TFl和中断源。
通常情况下，T0不运行于工作方式3，只有在T1处于工作方式2并且不要求中断的条件下才可能使用。这时，T1往往用作串行口波特率发生器，TH0用作定时器，TL0作为定时器或计数器。所以，方式3是为了使单片机有1个独立的定时器/计数器、1个定时器以及1个串行口波特率发生器的特定应用场合而提供的。这时，可把定时器T1设置为工作方式2，把定时器T0设置为工作方式3。
