定时器/计数器综合应用

1.控制单片机引脚输出方波

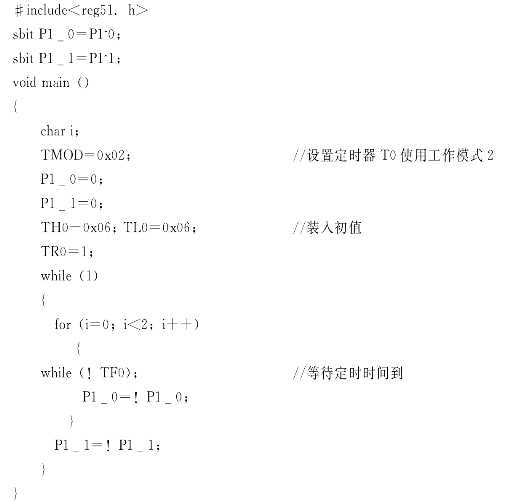

【例9-5】设单片机系统时钟频率为12MHz，编程使P1.0和P1.1分别输出周期为500μs和1ms的方波。

解：当系统时钟为12MHz、定时/计数器使用在工作模式2时，最大的定时时间为256μs，满足周期500μs的要求。

TH0的初值计算方法为：（28-TH0初值）×振荡周期×12=250，得出TH0=0×06。实现程序如下：

2.门控位应用

GATE是控制外部输入脉冲对定时器/计数器的控制，当GATE为1时，只用INTx=1且软件使TRx置1，才能启动定时器。利用这个特性，可通过测量耗费系统时钟周期数的方法测量输入脉冲的宽度。

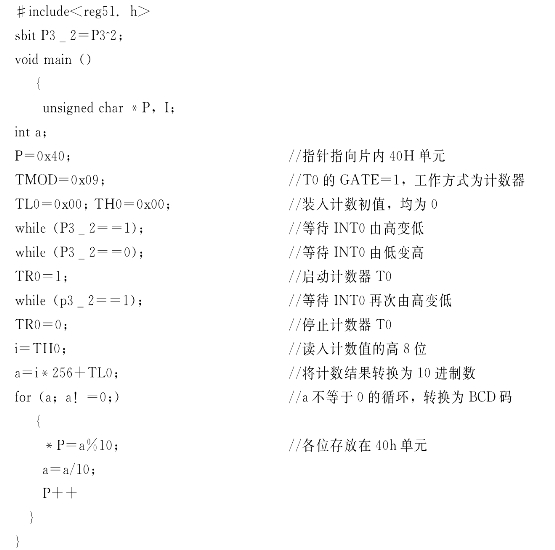

【例9-6】利用89C51单片机的定时器T0测量某正脉冲的宽度，脉冲从P3.2输入。已知此脉冲的宽度小于10ms，系统时钟频率为12MHz。测量此脉冲宽度，并把结果转换为BCD码存放在片内40 H单元为首地址的数据存储单元。程序如下：
