单片机之间的串口通信

四、单片机之间的串口通信

利用51的串行口可以实现两个51单片机之间的异步串行通信。接口电平一致的单片机之间串行通信比较简单，只需将两个单片机的发送和接收引脚交叉相接即可，如图5-19所示。

图5-19　双机通信

单片机之间的点对点通信可以采用查询方式，也可以采用中断方式。

【例5-16】如图5-20所示，两个89C51单片机进行点对点双工通信。89C51-A的指拨开关的变化值会通过其TXD发送出去，89C51-B通过RXD接收数据，并将数据通过其P2口显示。同理，89C51-B的指拨开关发生变化时，也会将其发送给89C51-A，并在其P2口显示。试编写程序实现。

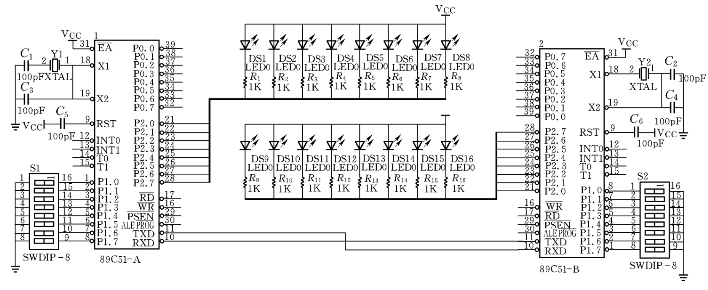

图5-20　点对点通信电路图

解：

分析：采用点对点通信，两个单片机功能一致，因此可以采用同样的程序，通过查询和中断方式通信的程序流程图分别如图5-21和图5-22所示。

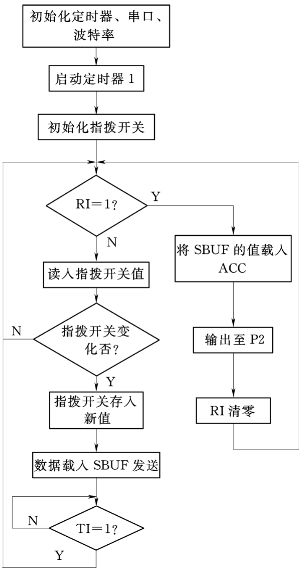

图5-21　查询方式通信流程图

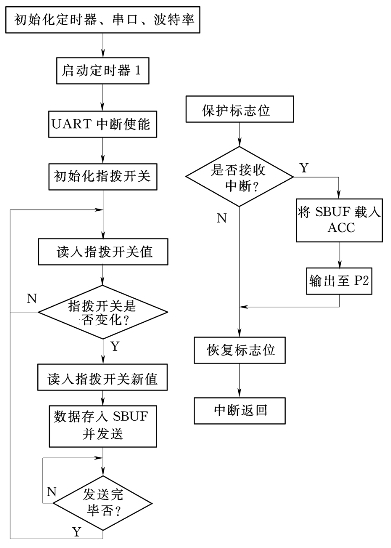

图5-22　中断方式通信流程图

（1）查询法。

程序清单如下：

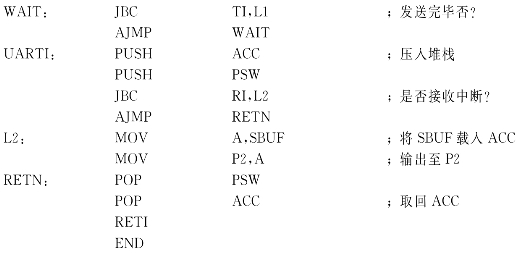

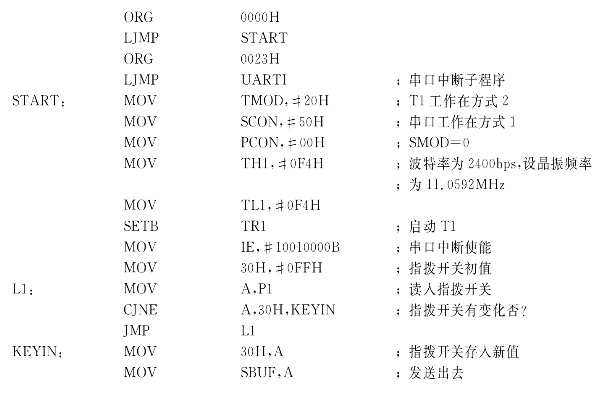

（2）中断法。

程序清单如下：
