二、分支程序设计
在一个实际的应用程序中，程序不可能始终是直线执行的。这就要求计算机能够作出一些判断并根据判断结果作出不同的处理，以产生一个或多个分支，决定程序的流向。
（一）简单分支程序
【例4-6】二进制码与ASCII码的转换。
解：由二进制数和ASCII码之间的关系可知，对于小于等于9的4位二进制数加30H得到相应的ASCII代码，对于大于9的4位二进制数加37H得到相应的ASCII代码。
入口参数：4位二进制数存放于A中。
出口参数：ASCII代码存放于R2中。
程序清单如下：

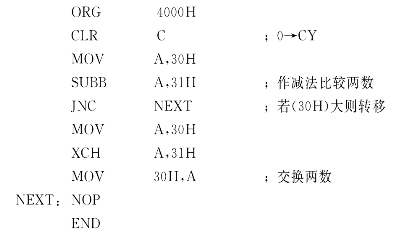

【例4-7】比较两个8位无符号二进制数的大小，将较大的数存入低地址中（设两数分别存于30 H和31H中）。
解：这是一个简单的分支程序，可以让两数相减，若CY=1，则被减数小于减数。用JNC指令进行判断，程序流程如图4-6所示。
图4-6 [例4-7]流程图
程序清单如下：

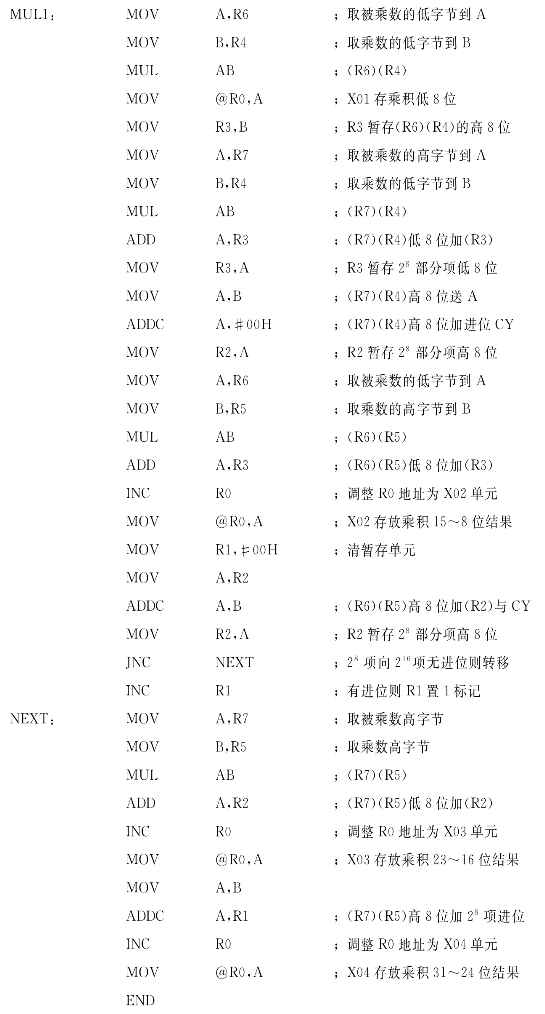

【例4-8】16位数据乘法。程序流程如图4-7所示。

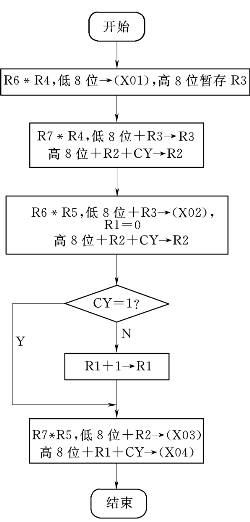

图4-7 [例4-8]流程图
解：两个双字节无符号数分别放在R7、R6和R5、R4中。由于MCS-51单片机指令中只有8位数的乘法指令MUL，用它来实现双字节数乘法时，可把乘数分解为
（R7）（R6）=（R7）28+（R6）
（R5）（R4）=（R5）28+（R4）
则这两个数的乘积可表示为
显然，将（R6）·（R4）放入（X02）（X01）中，将（R7）·（R4）和（R6）·（R5）累加到（X03）（X02）中，再将（R7）·（R5）累加到（X04）·（X03）中即可得到乘积结果。
入口：（R7 R6）=被乘数，（R5 R4）=乘数，（R0）=乘积的低位字节地址指针。
出口：（R0）=乘积的高位字节地址指针，指向32位积的高8位。
工作寄存器：R3、R2暂时存放部分积，R1存放进位位。
程序清单如下：
（二）多重分支程序
程序仅判断一个分支条件有时是无法解决问题的，这时需要判断两个或两个以上的条件，通常也称为复合条件。

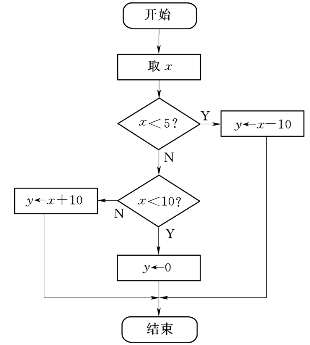

【例4-9】设变量x存入36 H单元中，求得函数y的值存入37 H中。编程按下式要求给y赋值：
解：要根据x的大小来决定y的值，在判断x＞5和x＞10时，采用CJNE和JC指令进行判断。程序流程如图4-8所示。
图4-8 [例4-9]程序流程图
程序清单如下：
【例4-10】将ASCII码转换成十六进制数。如果不是十六进制数的ASCII码，用户标志位置“1”。
解：由ASCII码表可知，30H～39H为0～9的ASCII码，41H～46H为A～F的ASCII码。在这些范围内的ASCII码减30 H或37H就可获得对应的十六进制数。
设ASCII码存放于A中，转换结果再放回A中。程序流程如图4-9所示。

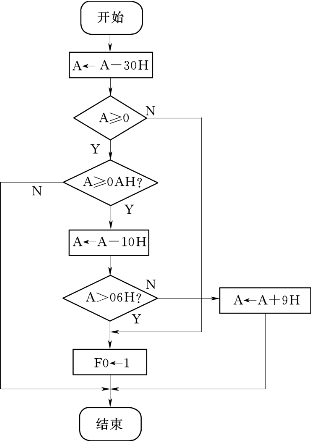

图4-9 [例4-10]流程图

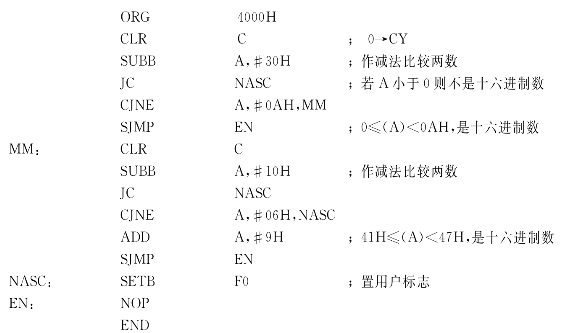

程序清单如下：

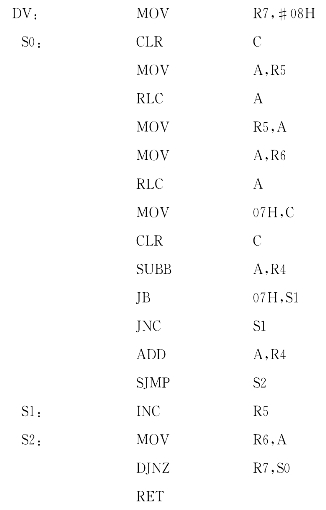

【例4-11】双字节无符号数除法子程序（16位/8位）。
解：将被除数放在R6R5中，除数放在R4中。执行完毕，R5中为商，R6中为余数。程序框图如图4-10所示。

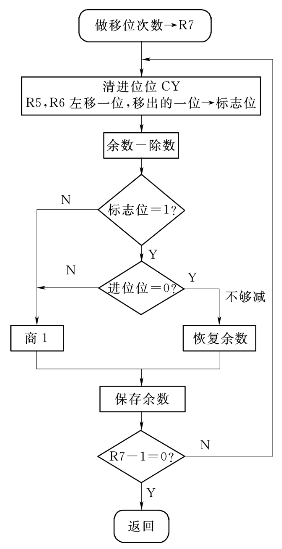

图4-10 [例4-11]流程图
（三）散转程序
N路分支程序是根据前面运行的结果，可以有N种选择，并且可以转向其中任一处理程序。对于这种结构，首先把分支程序按序号排列，然后按照序号值进行转移如图4-11所示。

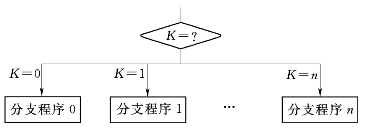

图4-11 分支程序结构

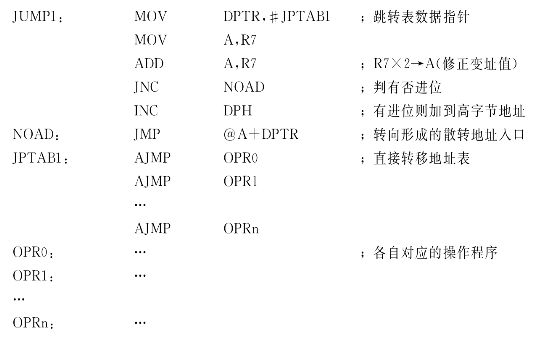

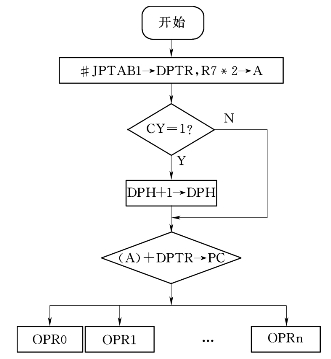

【例4-12】根据R7的内容，转向各自对应的操作程序（R7=0，转入OPR0；R7=1，转入OPR1，…，R7=n，转入OPRn），见图4-12。程序清单如下：
图4-12 [例4-12]流程图

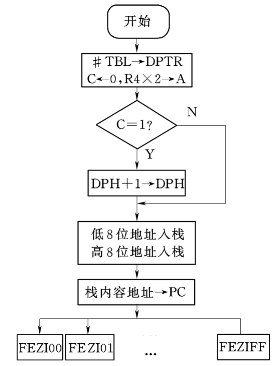

【例4-13】256路分支程序。
程序功能：根据R4的值转移到256个目的地址。程序框图如图4-13所示。
入口条件：（R4）=转移目的地址代号（00 H～0FFH）。
出口条件：转移到相应的分支处理程序入口。

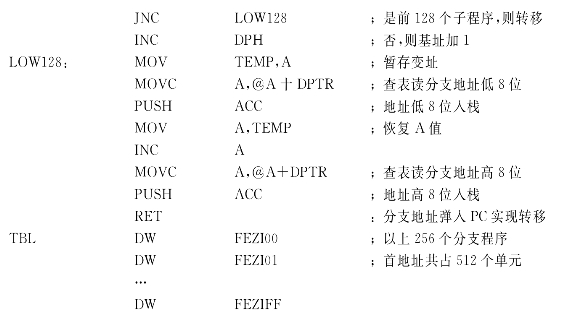

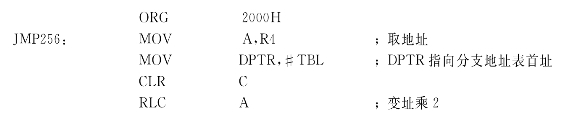

程序清单如下：
图4-13 [例4-13]流程图
该程序可以产生256路分支程序，分支程序可以分布在64KB程序存储器的任何位置。该程序根据R4中分支地址代码00 H～0FFH，转到相应的处理程序入口地址FEZI00～FEZIFF，由于入口地址是双字节的，查表前应先把R4的内容乘2。当地址代码为00 H～7FH时（前128路分支）乘2时不产生进位；当地址代码为80 H～0FFH时，乘2会产生进位，当有进位时，使基址高8位DPH的内容加1。
该程序采用“堆栈技术”，巧妙地将查表所得的分支入口地址低8位和高8位分别压入堆栈，然后执行RET指令把栈顶内容（分支程序入口地址）弹入PC实现转移。执行完这段程序后，堆栈指针SP不受影响，仍恢复为原来值。
