一、P0口
P0口的口线逻辑电路如图2-16所示。

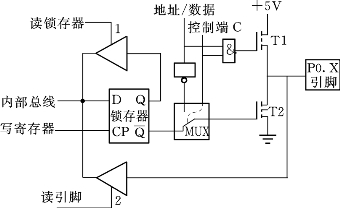

图2-16 P0口某位逻辑结构
电路中包含一个数据输出锁存器、两个三态数据输入缓冲器、一个数据输出的驱动电路和一个输出控制电路。输出驱动电路由上拉场效应管（FET）T1和驱动场效应管T2组成，其工作状态受控制电路“与”门、反相器和转换开关MUX控制。当对P0口进行写操作时，由锁存器和驱动电路构成数据输出通路。由于通路中已有输出锁存器，因此数据输出时可以与外设直接连接，而不需要再加数据锁存电路。
考虑到P0口既可以作为通用的一般I/O口进行数据输入/输出，也可以作为单片机系统的地址/数据线使用，为此在P0口的电路中有一个转换开关MUX。在CPU控制端C的作用下，转换开关MUX可以分别接通锁存器输出
端或反相器的地址/数据线。
（一）P0口作为一般I/O口使用
当89C51单片机组成的系统没有外扩存储器，CPU对片内存储器和I/O口读/写（执行MOV指令或
=1时执行MOVC指令）时，硬件电路自动使控制线C=0，封锁“与”门，使T1管截止。开关MUX处于拨向
输出端位置，它把输出级T2与锁存器的
端接通。同时，因场效应管T1处于截止状态，输出级漏极开路，所以，应外接上拉电阻，才能有高电平输出。
1.P0口用作输出口
当CPU向端口输出数据（执行输出指令）时，写脉冲加在D锁存器的CP端，这样，内部总线输出的数据经D触发器取反后出现在
端上，又经输出级T2反相，出现在P0端口上。这是一般的数据输出情况。
2.P0口用作输入口
当P0口作为输入口使用时，应区分“读引脚”和“读端口”这两种情况。为此，在端口电路中有两个用于读入的三态缓冲器。
所谓“读引脚”就是读芯片引脚的数据，这时使用锁存器下方的数据缓冲器2，由“读引脚”信号把缓冲器2打开，使端口引脚上的数据经缓冲器2通过内部总线读进来。使用传送指令（如“MOV A，P0”）进行读端口操作都是属于这种情况。
“读端口”是指通过锁存器上面的缓冲器1读锁存器Q端的状态。在端口已处于输出状态的情况下，Q端与引脚信号的状态是一致的，这样安排的目的是为了适应对端口进行“读—修改—写”操作指令的需要。
89C51有几条输出指令功能特别强，属于“读—修改—写”指令。例如，执行一条“ANL P0，A”指令的过程是：CPU不直接读引脚上的数据，而是先读P0口D锁存器中的数据；当“读锁存器”信号有效时，三态缓冲器1开通，Q端数据送入内部总线和累加器A中的数据进行逻辑“与”操作；结果送回P0端口锁存器。此时，引脚的状态和锁存器的内容（Q端状态）是一致的。
对于“读—修改—写”指令，直接读锁存器而不是读端口引脚是为了避免错读引脚上的电平信号。例如，用一根端口引脚线去驱动一个晶体管的基极，当向此端口线写1时，三极管导通，并把端口引脚上的电平拉低，这时CPU如要从引脚读取数据，则会把此数据（应为“1”）错读为“0”；若从锁存器读取而不是读引脚，则读出的应该是正确的数值“1”。
当指令中的目的操作数是端口或端口的某位时，常使用表2-9所列出的指令。

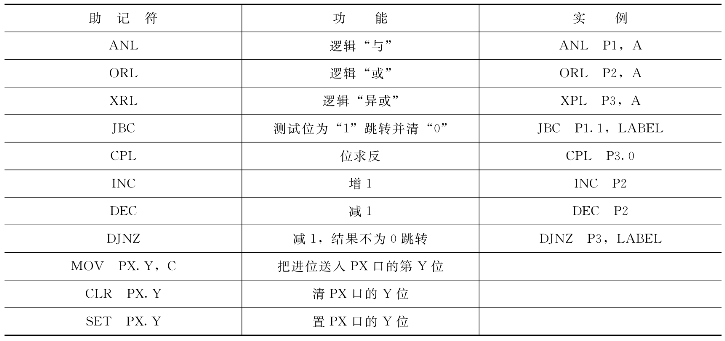

表2-9 I/O端口常用指令
另外，从图2-16中还可以看出，在读入端口引脚数据时，由于输出驱动T2并接在引脚上，如果T2导通，就会将输入的高电平拉成低电平，从而产生误读。所以，在进行输入操作前，应先向端口锁存器写入“1”，使锁存器
=0，从而使T2截止，故称为准双向端口。又因为控制线C=0，因此T1也截止，故引脚处于悬浮状态，作为高阻抗输入。
（二）P0口作为地址/数据总线使用
P0口作为单片机系统的地址/数据总线使用_时，比作为一般I/O口应用要简单。当CPU对片外存储器读/写（执行MOVX指令或
=0时执行MOVC指令）时，内部硬件电路自动使控制线C=1，开关MUX拨向反相器输出端。这时，P0口可作为地址/数据总线端口分时使用，并且又分为两种情况。
1.P0口用作输出口
在扩展系统中用P0口分时输出低8位地址和数据信息，此时由CPU内部发出控制信号，打开控制电路的“与”门，并使开关MUX拨向反相器输出端，这样CPU内部地址/数据信息经反相器与驱动场效应管T2栅极反向接通输出。
由于P0口内无内部上拉电阻，其输出驱动器上的上拉场效应管T1仅限于访问外部存储器时输出“1”（地址或数据）时使用；其余情况下，上拉场效应管T1截止。这时由于输出驱动电路上、下两个FET处于反相，形成推拉式电路结构（T1导通时上拉，T2导通时下拉），使负载能力大为提高。所以只有P0口的输出可驱动八个LS型TTL负载。
2.P0口用作输入口
这种情况是在“读引脚”信号有效时打开输入缓冲器2，使数据信号直接从引脚通过输入缓冲器2进入内部总线。
综上所述，P0口既可作为一般I/O端口（用89C51/8751时）使用，又可作地址/数据总线使用。作I/O输出时，输出级属开漏电路，必须外接10kΩ上拉电阻，才有高电平输出；作I/O输入时，必须先向对应的锁存器写入“1”，使T2截止，不影响输入电平。当P0口被地址/数据总线占用时，就无法再作I/O口使用了。
