三、软件流程设计

三、软件流程设计

1.主机监控模块软件设计

主机监控程序由传感器数据无线接收子程序，液晶显示子程序，温差比较子程序，传感器数据处理子程序，排风模式选择与风速选择子程序和报警子程序组成。主机监控程序流程图如图10-15所示。

2.n RF24L01发送流程设计

系统上电后，单片机对n RF24L01模块各寄存器初始化，并设置为发送模式，此时nRF24L01等待数据的写入。信息采集并A/D转换完成后，由单片机读取后把读取的数据写入n RF24L01内。n RF24L01接收到数据后，返回一个应答信号给单片机，再由单片机启动n RF24L01发射。接收到n RF24L01接收模块的应答信号后，接收模块数据清零，等待下一个数据的写入。否则，再次发射数据，收到有应答信号或发射次数超过预置次数后放弃这个数据的发射。n RF24L01发送流程图如图10.16所示。

3.n RF24L01接收流程设计

系统上电后，单片机对nRF24L01模块各寄存器初始化，并设置为接收模式，此时n RF24L01开始检测空中信号。当接收到信号时，记录这个信号的地址，把数据写入寄存器，并按此地址发射一个应答信号。之后，向单片机申请中断。单片机响应中断后，读取nRF24L01内的数据，并清零，等待下一个数据的接收。nRF24L01接收流程图如图10-17所示。

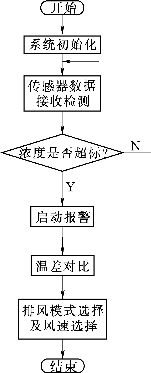

图10-15　主机监控程序流程图

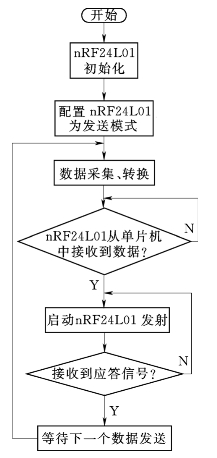

图10-16　发射模块程序框图

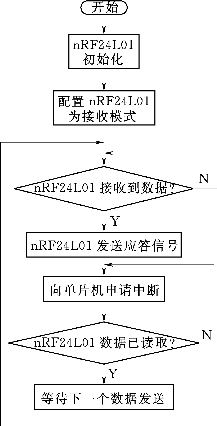

图10-17　接收模块程序框图
